电动单座调节阀概述 ZDLP电动单座调节阀,配用3601L系列电子式直行程电动执行机构.具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点.广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值.特别适用于压差较大,允许泄漏量也较大且不是很清洁的介质场合。 本系列产品有标准型、波纹管密封型、夹套保温型等多种品种.产品公称压力等级有PN16、40、64;公称通径范围DN25~400.适用流体温度有-250℃~+560℃范围内多种档次.泄漏量标准为Ⅱ级或Ⅳ级.流量特性为线性或等百分比.多种多样的品种规格可供选择。
主要零件材料: 阀体、阀盖：HT200、ZG230~450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
电动单座调节阀 主要零件材料及结构图| 1 | 阀体 | WCB | CF8 | CF8M | CF3M |
|---|
| 2 | 阀座 | 304 | 304 | 316 | 316L |
|---|
| 3 | 阀芯 | 304 | 304 | 316 | 316L |
|---|
| 4 | 导向套 | WCB | CF8 | CF8M | CF3M |
|---|
| 5 | 阀盖 | WCB | CF8 | CF8M | CF3M |
|---|
| 6 | 阀杆 | 304 | 304 | 316 | 316L |
|---|
| 7 | 填料 | PTFE/柔性石墨 |
|---|
| 8 | 弹簧 | 65Mn | 304 | 316 | 316L |
|---|
| 9 | 螺母 | 304 | 304 | 316 | 316L |
|---|
注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。 电动单座调节阀 主要技术参数电动单座调节阀 电动执行机构性能1、电动执行机构主要性能参数 | 型号 | 额定输出力N | 速度mm/s | 技术参数 |
|---|
| PSL | 381L | PSL | 381L | PSL | 381L | PSL | 361L |
|---|
| 201 | 361LSA-08
361LXA-08 | 1000 | 800
800 | 0.25 | 4.2
4.2 | 电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮
| 电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄 | | 202 | 361LSA-20
361LXA-20 | 2000 | 2000
2000 | 0.50 | 2.1
2.1 | | 204 | 361LSB-30
361LXB-30 | 4500 | 3000
3000 | 0.50 | 3.5
3.5 | | 208 | 361LSB-50
361LXB-50 | 8000 | 5000
5000 | 1.00 | 1.7
1.7 | | 312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 | | 325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 |
2、主要性能指标 | 项目 | 指标值 |
|---|
| 基本误差％ | 配3810L±2.5； 带定位器 ±1.0 | | 回差％ | 配381L ±2.0； 配PSL±1.0 | | 死区％ | 1.0 | | 始终点偏差％ | 电开 | 始点 | ±2.5 | | 终点 | ±2.5 | | 电关 | 始点 | ±2.5 | | 终点 | ±2.5 | | 可调范围 | 50：1 | | 额定行程偏差％ | 2.5 | | 泄量量L/H | 符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
3、允许压差 | 公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 |
|---|
| 阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | | 执行机构 | 允许压差△P（MPa） | | 配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 |
|
|
| | PSL204 |
|
|
|
|
| 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 |
| | PSL208 |
|
|
|
|
|
|
|
| 1.86 | 1.23 | 0.78 | 0.50 | | PSL320 |
|
|
|
|
|
|
|
|
|
|
| ?1.26 | | 配361L | 381LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 |
|
|
| | 381LSB-50 |
|
|
|
|
| 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | | 381LSC-65 |
|
|
|
|
|
|
|
| 1.51 | 0.99 | 0.64 | | 381LSC-99 |
|
|
|
|
|
|
|
|
|
|
|

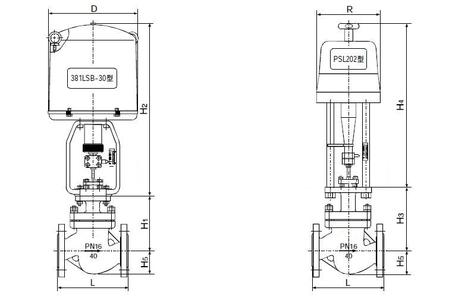

结构图：
| 公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|
结构长度
（L） | PN16/25 | 185 | 200 | 205 | 222 | 250 | 276 | 298 | 350 | PN40 | 190 | 205 | 210 | 230 | 255 | 285 | 310 | 355 | PN64、100 | 200 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 常温型
（H） | PN16/25 | 699 | 711 | 728 | 728 | 731 | 827 | 839 | 857 | PN40 | 679 | 721 | 738 | 738 | 741 | 837 | 849 | 867 | PN64/100 | 682 | 733 | 750 | 750 | 753 | 849 | 861 | 879 | 高温型
（H） | PN16/25 | 849 | 861 | 893 | 893 | 901 | 975 | 1024 | 1067 | PN40 | 859 | 871 | 903 | 903 | 911 | 985 | 1034 | 1077 | PN64/100 | 875 | 885 | 915 | 915 | 923 | 997 | 1055 | 1095 | H1 | PN16/25 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | PN40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | PN64/100 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 |
