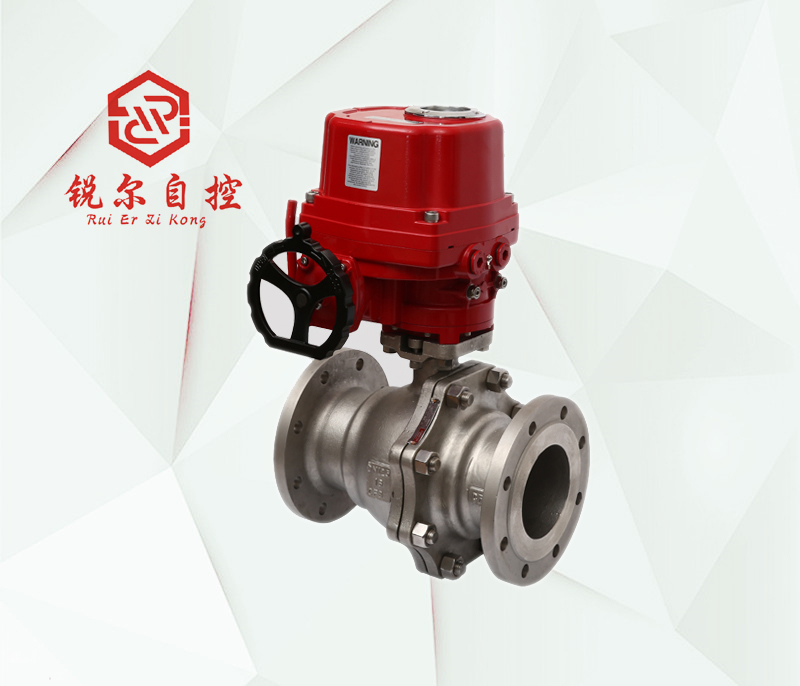

电动法兰球阀产品概述：

       电动法兰球阀是由法兰式球阀搭配电动执行器组成，依靠电源驱动来操作阀门的启闭与介质大小的调节。根据密封结构可分为软密封和金属硬密封。所以适用于不同的工况及介质。由于电动法兰球阀的启闭件是一个带孔的圆形球体，阀门呢打开时，阀体的通道与管道相等形成一个大直径。对流通的介质毫无阻力。因此电动法兰球阀特别适用于介质粘稠、含颗粒、纤维性质的场合。广泛适用于石油、化工、冶金、造纸、电站、制冷等工业。

电动法兰球阀产品特点：

（1）该电动法兰球阀流通阻力小、流通能力大、装卸维护方便、密封性能极佳、使用寿命长。

（2）Q941H电动球阀体积小、推力大、开闭迅速、启闭力矩小、装有伺服放大器、操作方便。

（3）球阀高平台结构、可根据工况选择防爆型、或装配上手轮手动装置、实现手动开关阀门功能。

（4）介质任意流向、可调范围广、自洁功能、控制高粘度、可适用纤维和微小颗粒的小颗粒的悬浊液及粘性介质。

（5）适用于两位关断控制的场合、可对介质流量压力温度等各项参数进行百分比调节。

（6）电动执行机构内置伺服系统、无需另配伺服放大器、且：连线简单、结构紧凑、动作稳定等优点、

电动法兰球阀主要技术参数：

公称通径：DN15~200mm

公称压力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa

连接方式：法兰式连接

密封形式：软密封（常温）、金属硬密封（高温）

电源电压：AC220V、AC380V、DC24V（其它特制）

动作范围：0-90°

阀芯形式：O型球形阀芯

阀体材质：碳钢、不锈钢304、不锈钢316、不锈钢316L

阀体结构：两段式结构

控制方式：开关型（开关切断控制）、智能调节型（4~20mA模拟信号控制）

使用介质：水、油品、气体、腐蚀性介质等

电动法兰球阀执行机构参数：

输出力矩：50NW-2000NW

动作时间：15秒~60秒

环境温度：-30~+70°C

输出信号：4-20mA模拟信号

执行机构：开关型、调节型、可带手动装置

电动法兰球阀标准规范：

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、

3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验：JB/T 9092、API 598。

电动法兰球阀订货须知：

1、对产品有特殊要求，须在订货合同中提供以下说明：

a．结构长度；

b．连接形式；

c．公称直径；

d．产品使用介质及温度、压力范围等、

e．试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
