防爆电动球阀产品概述：

       防爆电动球阀主要由防爆执行机构和球阀组合而成，是一种专门应用于易燃易爆工况的电动防爆阀门。该防爆电动球阀其在电气元件上都是做了防火、防静电处理的，且都达到防爆标准。防爆等级为ExdIIBT4（CT6）、防护等级为IP67。电动防爆球阀输入相关的电源信号即可控制阀门开关，输入4-20mA信号及220V电源即可控制球阀运转从而进行比例调节，达到对管路中介质流量大小，压力，温度等参数的自动化控制。其广泛应用于天然气，石油，燃气，煤矿，化工等易燃易爆场合。

防爆电动球阀特点：

（1）防爆电动球阀是指其电动执行器达到防爆标准，适用于要求防爆如：液体或气体等化工行业易燃易爆的场合。

（2）FBQ941H防爆电动球阀体积小、推力大、开闭迅速、启闭力矩小、内装伺服放大器、操作方便。

（3）该防爆电动球阀流通阻力小、流通能力大、装卸维护方便、密封性能极佳、使用寿命长。

（4）球阀高平台结构、可根据工况选择智能防爆型、操作人员既能在控制室内远距离对阀门进行控制，也能在现场进行操作。

（5）防爆阀门可分为本安型和隔爆型两种、本安型用的是直流电机，防爆型用的是交流电机。

（6）适用于两位关断控制的场合、可对介质流量压力温度等各项参数进行百分比调节。

（7）防火、防静电处理、连线简单、结构紧凑、动作稳定等优点。

防爆电动球阀主要技术参数：

公称通径：DN15~300mm

公称压力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa

连接方式：法兰式连接、螺纹连接

密封形式：软密封（常温）、金属硬密封（高温）

电源电压：AC110V、AC220V、AC380V、DC24V（其它特制）

动作范围：0~90°

阀芯形式：O型球形阀芯

流量特性：近似快开型

阀体材质：碳钢、不锈钢304（316、316L）

阀体结构：两段式阀体

控制方式：防爆开关型（开关切断控制）、防爆智能调节型（4~20mA模拟信号控制）

使用介质：油品、天然气、污水、燃气、煤矿等（防爆场合）

驱动形式：电源驱动（电动控制）

防护等级：IP65、IP67可选

防爆等级：ExdⅡBT4、

信号反馈：有源信号、S无源信号

带加热器：可在潮湿环境中干燥执行驱动元器件（可选）

手动功能：电动执行器自带手动开关装置

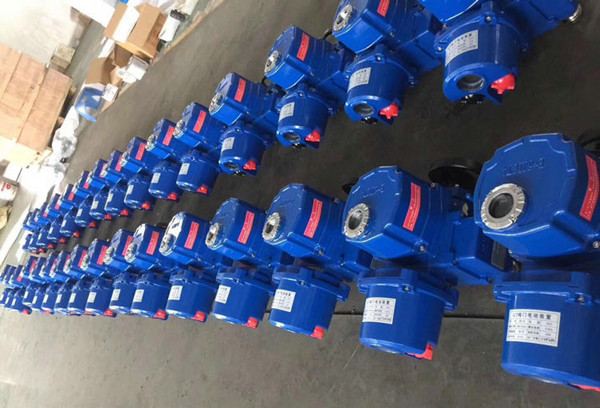

防爆电动球阀ExdIICT4图片：

防爆电动球阀EXDIICT4用于被要求达到防爆标准等级的易燃易爆工况场合当中，ExdIICT4指的是防爆等级为C级，相对于一般场合使用的是B级（ExdIIBT4）,C级防爆等级对电机的要求更高，一般都用在气体、石油、化工、液体、煤矿防爆场合中，该执行机构采用的是铸钢或者钢板焊接机壳的电机。

EXDIICT4防爆电动球阀的电气元件要求都要做到防火、防静电处理、且都能达到防爆标准，通过以380V或220V及110V交流电电力为驱动电源，以4~20mA电流信号或0~10VDC电压为控制信号，可使阀门运动到所需位置，实现对其管路中介质、流量、压力、温度等参数的自动化控制或开关控制。

ExdIICT4防爆电动球阀的性能特点：

防爆电动球阀EXDIICT4用于被要求达到防爆标准等级的易燃易爆工况场合当中，ExdIICT4指的是防爆等级为C级，相对于一般场合使用的是B级（ExdIIBT4）,C级防爆等级对电机的要求更高，一般都用在气体、石油、化工、液体、煤矿防爆场合中，该执行机构采用的是铸钢或者钢板焊接机壳的电机。

EXDIICT4防爆电动球阀的电气元件要求都要做到防火、防静电处理、且都能达到防爆标准，通过以380V或220V及110V交流电电力为驱动电源，以4~20mA电流信号或0~10VDC电压为控制信号，可使阀门运动到所需位置，实现对其管路中介质、流量、压力、温度等参数的自动化控制或开关控制。

（1）壳体：壳体为硬质铝合金，经阳氧化处理和聚酯粉未涂层，耐腐蚀性强，防护等级为IP67,NEMA4和6，并有IP68和防爆型可供选择。

（2）电机全封闭式鼠笼式电机、体积小、扭矩大、惯性力小、绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。

（3）手动结构：手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注：在电机不通电的状况下，电动执行器将保持永久手动状态）

（4）指示器：指示器安装在中心轴上，可以观察阀门位置。镜面采用凸透镜设计，不积水，观察更方便。

（5）干燥器：用来控制温度，防止由于温度和天气变化导致执行器内部水分疑结，保持内部电气元件的干燥。

（6）限位开关：机械，电子双重限位。机械限位螺钉可调，安全可靠，电子限位开关由凸轮机构来控制，简单的调整整机构能精确并方便地设定位置，无需电池支持。（微动开关接点均为银质触点）

（7）扭矩开关：可提供过载保护，在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏，（出厂前已设定好，请用户不要随意更改设置）

（8）自锁：精密的双涡轮蜗杆机构可高效传输扭矩力，效率高，噪音低（最大50分贝），寿命长有自锁功能，防止反转，转动部分稳定可靠，出厂已经加满高效润滑脂，使用时无需加油。

（9）防脱螺栓：拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采用不锈钢材质。

（10）安装：底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。

（11）线路：控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出（可根据客户要求另行加工）

（12）智能模块：采用集成度高，功耗很低的单片机与模拟电器混合的控制板，更采用全金属外挂式安装，使执行器电机热源与控制板有效隔离，很大地提高了软件及硬件的抗干扰性能及耐温性。

（13）阀位数字显示：执行器在打开或关闭过程中，阀位的变化在液晶屏上以数字方式实时显示。

（14）相序自动化调整：智能型执行器自动检测接入的三相电源相序，无需用户考虑三相电源的相序问题。

防爆电动球阀标准规范：

（1）设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

（2）法兰尺寸：JB/T74~90 (JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

（3）结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

（4）检验主试验：JB/T 9092、API 598。
