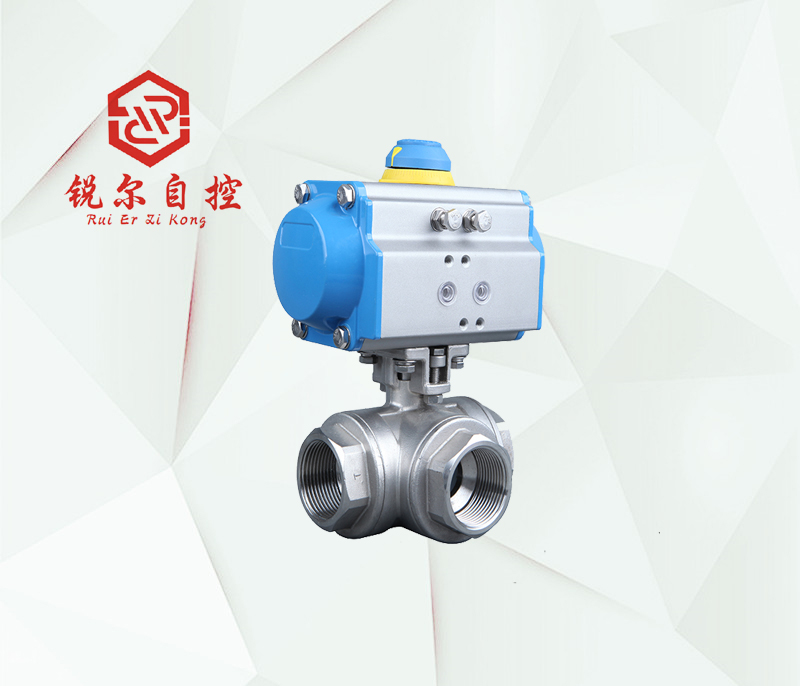

气动三通内螺纹球阀产品概述：

气动三通内螺纹球阀是由T型或L型三通球阀与气动执行器连接组成，只要用于管道中的介质换向，合流和分流的作用。该气动三通内螺纹球阀是对两条相互垂直的通道进行介质流向的切换或截断，起到分配作用，而T型球阀不仅可对介质流向进行切换，还可以使三个通道互相连通或关闭其中任意一条通道，起到分流，合流作用。可根据工况需要，在气动三通内螺纹球阀执行器上加装阀门定位器及其它相关配件，即可控制球阀球芯的运转，达到对管路中介质的自动化控制。

气动三通内螺纹球阀产品特点：

（1）结构紧凑、启闭迅速、流道畅通、流体阻力小。

（2）密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。

（3）一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。

（4）维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。

气动三通内螺纹球阀主要技术参数：

公称通径：内螺纹：DN15~50mm

公称压力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa

连接方式：内螺纹连接

结构形式：L型三通阀体、T型三通阀体

阀芯形式：O型球体阀芯

流量特性：快开特性

动作范围：0~90度

阀芯材质：不锈钢304、不锈钢316、不锈钢316L等

密封材料：PTFE（聚四氟乙烯）、PPL（对位聚苯）、金属密封（硬质合金）

阀体材质：碳钢（WCB）、不锈钢304、不锈钢316、不锈钢316L等

使用温度：PTFE：-29°C~178°C、金属密封：-29°C~450°C

使用范围：水、气体、蒸汽、燃气、油品、腐蚀性介质等

泄漏量Q：软密封为零泄露；金属密封符合ANSI B16.104 IV级标准

驱动形式：压缩空气（4~7bar） (可带手动手轮)

气源接口：G1/4、 G1/8、 G3/8、 G1/2

控制方式：开关型（开关两位切断）、调节型（4~20mA模拟信号）

作用形式：单作用(弹簧复位)：气关式(B)-失气时阀位开(FO)：气开式(K)-失气时阀位关(FC)

作用形式：双作用(通气开关)：气关式(B)-失气时阀不变(FL)：气开式(K)-失气时阀不变(FL)

环境温度：-30°C~+70°C

可配附件：定位器、电磁阀、空气过滤器、手轮机构等

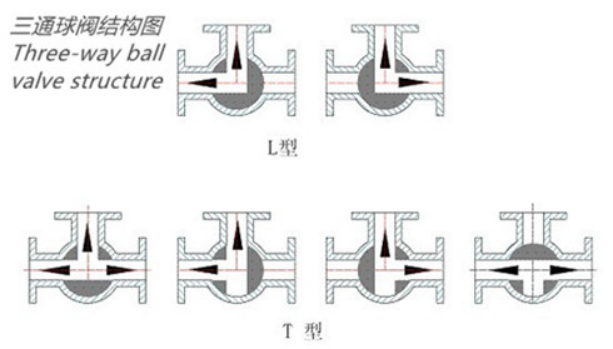

气动三通内螺纹球阀流向原理说明：

（1）气动三通内螺纹球阀可根据流向切换要求一般分为L型结构和T型结构。

（2）L型气动三通内螺纹球阀适用于介质流向的切换，能使相互垂直的两个通道相互连通，

（3）T型气动三通内螺纹球阀适用于介质的分流、或合流的流向切换。T型三通内螺纹球阀可以使三个通道相互连通或使其中两个通道连通，起到分流或合流作用。

（4）该气动三通内螺纹球阀一般采用两个阀座结构，可根据用户要求采用四阀座结构。

气动三通内螺纹球阀连接尺寸：

注：更多详情参数请直接联系我们！请点击此处：跳转在线客服！上海锐尔阀门竭诚为您服务!
