气动高压球阀产品概述：

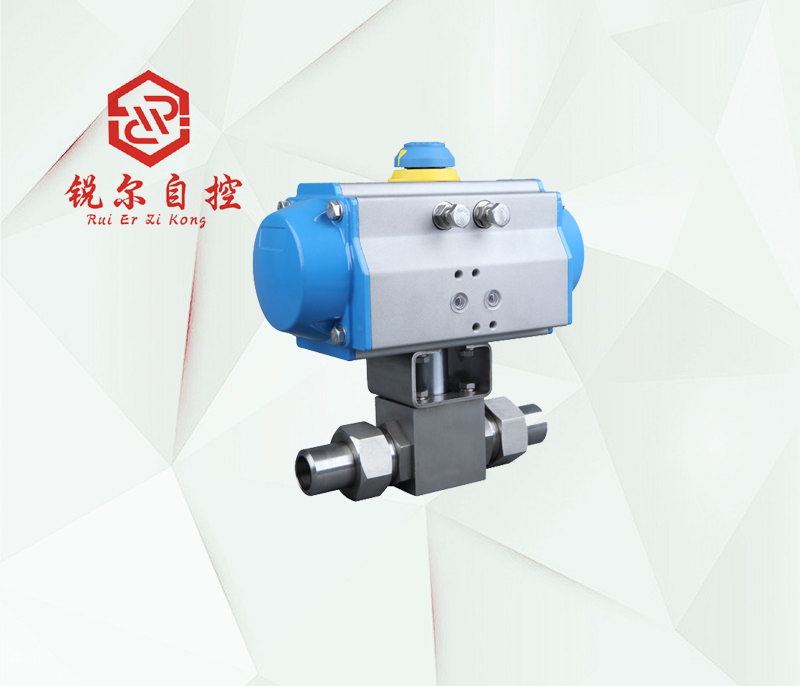

       Q611N气动高压球阀分为气动内螺纹高压球阀和气动焊接高压球阀，主要由气动执行机构及耐高压内螺纹球阀和耐高压焊接球阀组成，该气动执行机构可采用智能控制器及定位器，与电气阀门定位器配套，输入4-20mA信号及0.4~0.7Mpa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开一全闭的动作。锐尔气动高压球阀具有结构紧凑、体积小、运行可靠、密封性好、维修容易、安装方便、适用性强等优点。该高压球阀特别适用于介质是粘稠、含颗粒、纤维性质的场合。

气动高压球阀产品特点：

1.流体阻力小，全通径的球阀基本没有流阻。

2.结构简单、体积小、重量轻。

3.紧密可靠、它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

8.由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

气动高压球阀主要技术参数：

阀体形式：三段式锻造阀体

公称通径：DN15～300mm、1/2"～12"

公称压力：PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa

法兰标准：ANSI、GB、JB、HG等

连接形式：法兰式、焊接式、螺纹式(适用于PN10MPa以内)

阀盖形式：整体式

密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

气动高压球阀阀内件：

阀芯形式：O型球体阀芯

流量特性：快开特性

气动高压球阀执行机构：

执行器型号：GT、SR、ST、AT、AW系列单(双)作用气动执行器

供气压力：0.4～0.7MPa

气源接口：G1/4"、G1/8"、G3/8"、G1/2"

环境温度：-20～+90℃

作用形式：单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

可配附件：定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动高压球阀性能指标：

公称通径 DN(mm)：DN15～300mm、1/2"～12"

允许压差(MPa)：≤ 公称压力

动作范围：0～90°

泄露量Q：软密封为零泄露；金属密封符合ANSI B16.104 IV级标准

基本误差：带定位器：小于全行程的±2%

回    差：带定位器：小于全行程的2%
