当前位置  :  气动蝶阀 >> - -100X遥控浮球阀
产品名称: 100X遥控浮球阀
产品型号:J741X
询问100X遥控浮球阀价格
咨询电话:18817794929
传真:
点击看大图
 产品介绍


100X遥控浮球阀(J741X)【产品用途】:

      100X 型遥控浮球阀(J741X) 1.0-2.5Mpa 其作用是用来控制水塔或水箱液面位置,当需要某一水面位时关闭阀芯阻止水流外泄及打开阀芯输水水流即可,能有效控制液位达到精准需求,作用后的水位不受压力所干扰,开阀紧密不泄露,该阀阀球灵活易控,维护保养轻松便捷。适用于各类高层建筑中的水箱,水池,水塔的自循环供水系统。



100X遥控浮球阀(J741X)【产品介绍】:

      100X 型遥控浮球阀(J741X)是靠旋转阀来使阀门畅通或闭塞。球阀开关便捷,体积小巧,亦可做成很大口径,密封紧密,结构简单,维修轻松,遥控浮球阀的密封面与球阀长期处于闭合状态,故不会被介质冲蚀,在各行各业得到广泛认可及应用。

遥控浮球阀和法兰闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀,三片式球阀,是近年来被广泛采用的一种新型阀门,本类阀门在管道中一般应当水平安装。

100X遥控浮球阀(J741X)【产品特点】

1、 启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。

2、 上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。

3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

4、 低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。

5、 楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。

6、 密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

7、遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度

8、遥控浮球阀直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠

遥控浮球阀能有效的控制水塔或水箱液面,适合时切断或打开阀芯输入水流或阻止水流外泄,液位控制准确,水位不受压力波动干扰,开闭紧密不漏水,浮球灵活,维护保养简单。适用于高层建筑中的水箱,水池,水塔的自动供水系统。

100X遥控浮球阀(J741X)【产品参数】:

公称压力PN(Mpa)

1.0

1.6

2.5

公称通径DN(mm)

20~800

20~800

20~800

试验压力

壳体

1.5

2.4

3.75

(Mpa)

密封

1.1

1.76

2.75

法兰连接标准

GB/T 17241.6-1998

GB9113.4-88

适用温度℃

0~+80

最低动作压力(Mpa)

P1≥0.07

适用介质

水、清水

DN

L

A

A1

H

H1

F

20

180

262

130

212

179

116

25

180

262

130

212

179

116

32

180

262

130

212

179

116

40

240

280

139

265

210

170

50

240

280

139

265

210

170

65

250

284

141

310

215

180

80

285

292

145

350

245

210

100

360

330

164

460

305

275

125

400

340

169

520

365

310

150

455

350

174

570

415

355

200

585

392

195

695

510

460

250

650

442

220

780

560

500

300

800

472

235

905

658

580

350

860

532

265

1025

696

640

400

960

582

290

1080

735

715

450

1075

632

320

1030

610

780

500

1075

682

350

1135

665

830

600

1230

762

390

1270

725

920

700

1650

832

420

1460

865

980

800

1750

932

470

1640

975

1050

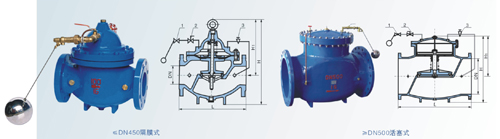

100X遥控浮球阀(J741X)【结构图片】:





100X遥控浮球阀(J741X)【安装示意图】:





100X遥控浮球阀
