产品概述

ZZYVP带指挥器操作型自力式压力调节阀(简称自力式压力调节阀)无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀的阀芯位置，改变流经阀门的介质流量，使阀门后端压力(B型)或前端压力(K型)保持恒定。ZZYVP-16主要用在阀前压力较高(0.2-0.8MPa)而阀后力很低(0.5-100Kpa)，例如50mmH2O(水柱)的场合，ZZVP-16K用在泄氮装置上，可与供氮装置配套使用。

产品特点

1、压力设定在指挥器上实现，因而方便、快捷、省力省时且可在运行状态下连续设定。
2、控制精确度比ZZY型自力式高1倍左右，故适合在控制精确度高的场合使用。
3、对同一台阀而言，调节范围比ZZY型自力式广。
4、反应特别灵敏，极小的压力(如50mm水柱的压力)或极小的压力变化都可以感知出来。
5、减压比特别大，例如阀前0.8MPa，阀后50mmH2O，压差比达1600

应用举例

1、代替ZZV型自力式微压阀

    ZZV型自力式微压阀阀前一般要求介质压力≤0.1MPa，而ZZYVP带指挥器操作型自力式压力调节阀则不受此限制。

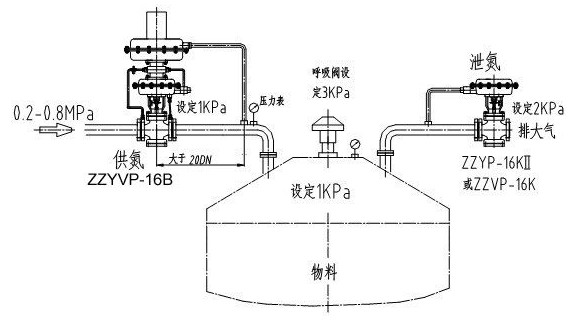

2、用于氮封装置

    氮封装置的贮罐内成品油上端覆盖氮气，其压力一般在100mmH2O左右，通过氮封保护装置加以控制。出液阀开启放油时，贮罐内液位下降，此时，ZZYVP-16B供氮调节阀开度增大，向贮罐内补充氮气使压力增加到设定值为止。进液阀开启进油时，液位上升，气相部分容积减小，氮气压力上升，此时ZZYVP-16B供氮调节阀关闭，而ZZVP-16K泄氮调节阀在压力控制器作用下开启，排出氮气使压力降至设定值。为确保储罐安全，应在罐顶设置呼吸阀。

    供氮压力调整：在ZZYVP-16B型压力调节阀选定一设定值如1KPa(100mm.W.C)，通过调整主弹簧1的预压缩(拉伸)量来达到；

    泄氮压力调整：在ZZVP-16K泄放阀中的压力控制器部分，通过调整主弹簧预压缩量达到，一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力设定值，如2Kpa(200mm.W.C)。

    呼吸阀设定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。两者设定期亦不能靠得太近。呼吸阀型号为：ZZFQ-10。ZZYVP-16B压力设定值为PC，ZZVP-16K压力设定值P1，PC与P1两值不能靠得太近，以免阀门工作太频繁，呼吸阀的排放压力P2的设定值应大于P1，P2与P1两值也不能靠得太近。三者关系PC< P1< P2。

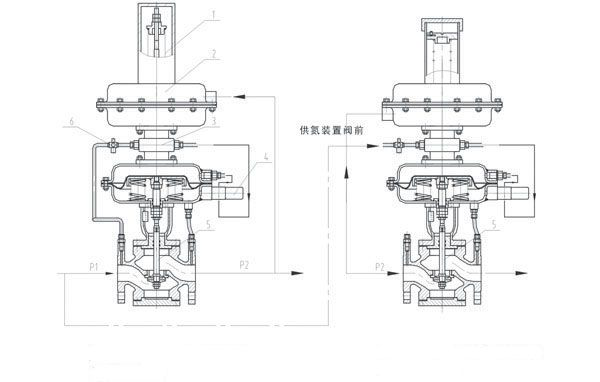

 ZZYVP带指挥器操作型自力式压力调节阀结构图纸：
