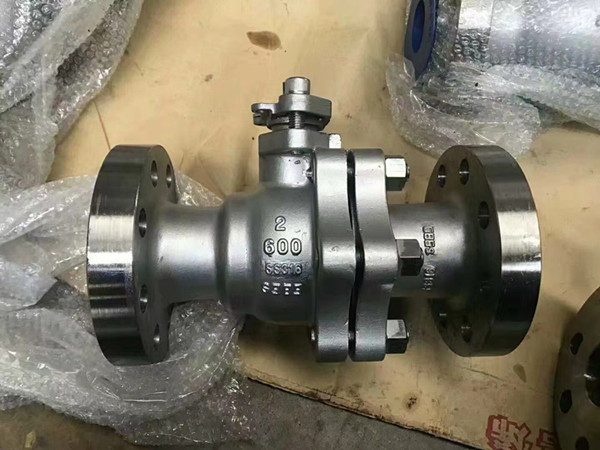

硬密封高压球阀的特点及安装方法：

硬密封高压球阀的特点及安装方法：

硬密封高压球阀有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封，在真空系统中也已广泛使用。操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

　　硬密封高压球阀的维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。硬密封高压球阀已广泛应用于石油、化工、电力、冶金、造纸等行业中。

　　硬密封高压球阀通常由阀体、阀盖、阀球、阀座和阀杆组成，使用时通过转动阀杆带动其下端的阀球转动，使阀球上的通孔与阀门的流道相对应或错开，从而实现球阀的开启或闭合。由于阀球在转动过程中与阀座产生摩擦，磨损严重，易造成泄露，降低了球阀的工作可靠性，缩短了球阀的使用寿命。

　　尽管目前也有无磨损球阀问世，但其结构较复杂，使用、维修不甚方便。因此我们研发出密封面无磨损新型硬密封高压球阀为克服现有技术的不足之处，本实用新型提供一种结构合理、阀球密封面与阀座密封面之间无磨损、使用寿命长、使用及维修方便的密封面无磨损硬密封高压球阀，且耐高温、高压、密封性能好。

　　硬密封高压球阀的阀体内设有通孔的阀球，阀球的上端与阀杆及阀杆阀球传动机构相连，阀球的下端装有导向销，阀体的两侧装有带有流道的左、右阀盖。左、右阀座分别装于左、右阀盖内、阀球的两侧，阀座的外端装有阀座弹簧，阀座与阀盖之间设有密封圈。左、右阀盖均设有与阀球表面相接触的支撑面，其特征在于阀球的表面设有螺旋齿槽和凹入阀球表面的密封面，在左、右阀座的端面分别设有相对应的螺旋齿槽和凹入阀座端面的密封面。

硬密封高压球阀安装前的准备：

(1) 球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。

(2) 把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。

(3) 核对球阀的标志，查明球阀完好无损。将阀全开全闭数次证实其工作正常。

(4) 拆去球阀两端连接法兰上的保护件。

(5) 检查阀孔清除可能有的污物，然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。

硬密封高压球阀的安装方式：

(1) 把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装

置处于管道上方。

(2) 阀法兰与管线法兰间按管路设计要求装上密封垫。

(3) 法兰上的螺栓需对称、逐次、均匀拧紧。

(4) 连接气动管线（采用气动驱动器时）。

硬密封高压球阀安装后的检查：

(1) 操作驱动器启、闭球阀数次，应灵活无滞涩，证实其工作正常。

(2) 按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。
