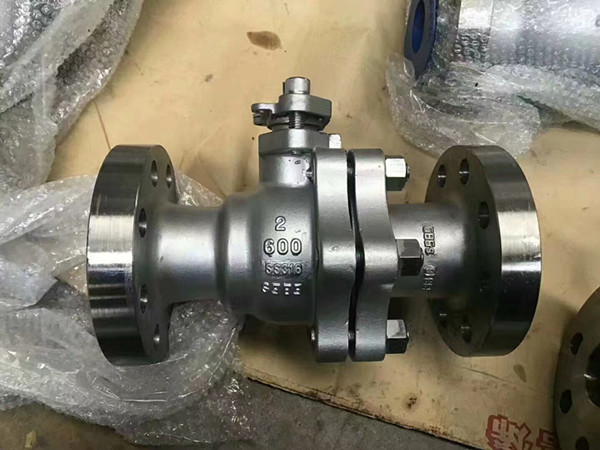

球阀的工作原理图和图片

球阀的简介：

球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。是被广泛采用的一种阀门，可根据工况需要，装配不同的驱动装置形成多种不同的控制方法。例如：电动球阀、气动球阀、液动球阀等等。

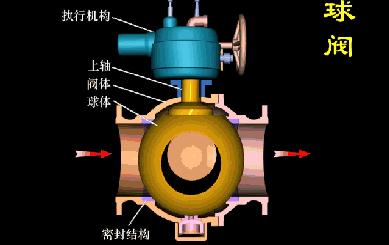

球阀的工作原理：（如下图所示）

当阀芯旋转90度时，在进、出口处应全部呈现球口，从而开启流动，并且没有任何阻力。

当阀芯旋转90度时，在进、出口处应全部呈现球面，从而关闭阀门，截断介质的流动。

球阀的特点：

 1． 流体阻力小，其阻力系数与同长度的管段相等。

 2． 结构简单、体积小、重量轻。

 3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

 4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

 5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

 6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

 7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

 球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。
