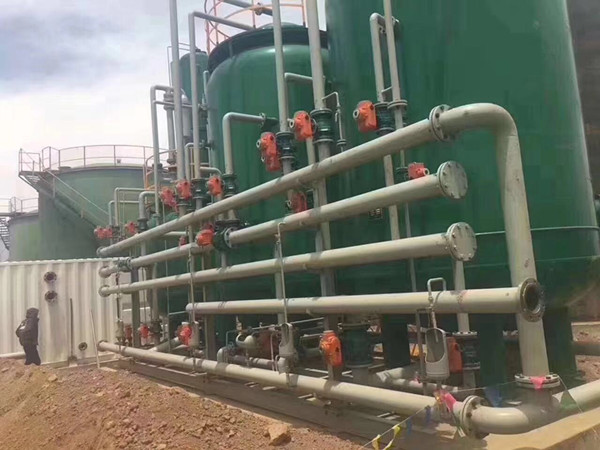

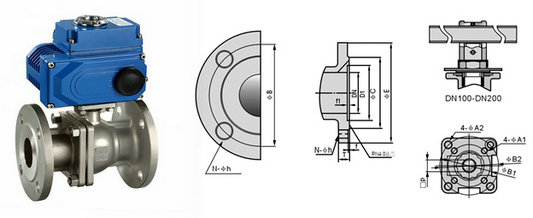

电动法兰球阀图片

电动法兰球阀简介：

      电动法兰球阀是由法兰式球阀搭配电动执行器组成，依靠电源驱动来操作阀门的启闭与介质大小的调节。根据密封结构可分为软密封和金属硬密封。所以适用于不同的工况及介质。由于电动法兰球阀的启闭件是一个带孔的圆形球体，阀门呢打开时，阀体的通道与管道相等形成一个大直径。对流通的介质毫无阻力。因此电动法兰球阀特别适用于介质粘稠、含颗粒、纤维性质的场合。广泛适用于石油、化工、冶金、造纸、电站、制冷等工业。

电动法兰球阀适用范围：

       电动法兰球阀不仅在一般工业管道中得到广泛应用，而且在高温高压工况下或具有腐蚀性介质以及温度≤-196C°的超低温等，工作条件恶劣的严峻场所也被普遍采用，具有高强度、优良的耐温与耐腐蚀性性能，广泛应用于石油、石化、化工、冶金、电站、钢铁、水利、造纸、城建、机械、煤炭等行业。

电动法兰球阀特点：

（1）该电动法兰球阀流通阻力小、流通能力大、装卸维护方便、密封性能极佳、使用寿命长。

（2）Q941H电动球阀体积小、推力大、开闭迅速、启闭力矩小、装有伺服放大器、操作方便。

（3）球阀高平台结构、可根据工况选择防爆型、或装配上手轮手动装置、实现手动开关阀门功能。

（4）介质任意流向、可调范围广、自洁功能、控制高粘度、可适用纤维和微小颗粒的小颗粒的悬浊液及粘性介质。

（5）适用于两位关断控制的场合、可对介质流量压力温度等各项参数进行百分比调节。

（6）电动执行机构内置伺服系统、无需另配伺服放大器、且：连线简单、结构紧凑、动作稳定等优点、

电动法兰球阀技术参数：

公称通径：DN15~200mm

公称压力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa

流量特性：近似快开型，流量调节型

连接方式：法兰式连接

阀体结构：两段式结构

密封形式：软密封（常温），金属硬密封（常温、高温、低温）

适用温度：软密封-40C°~+180C°，硬密封-40C°~+450C°

动作范围：0-90°

阀芯形式：O型球形阀芯

阀体材质：碳钢、不锈钢304、不锈钢316、不锈钢316L

泄漏量Q：软密封：零泄漏，硬密封：≤额定Cv×0.001%。

驱动方式：电动（可选防爆型，自带手动装置）

控制方式：开关型（开关切断控制）、智能调节型（4~20mA模拟信号控制）

电源电压：AC220V、AC380V、DC24V（其它特制）

输出力矩：50NW-2000NW

动作时间：8~30秒 (DN15-DN50)，36秒~60秒（DN65-DN200）

环境温度：-30°C~+70°C

适用范围：水、油品、气体、石油化工、冶金、腐蚀性介质等

产品特点：密封性能好，结构简单，响应速度快，流通阻力小，流通能力大。

电动法兰球阀标准规范：

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、

3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验：JB/T 9092、API 598。

电动法兰球阀安装方法：

1、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。 　　

2、安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。 　　

3、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）

4、电动法兰球阀在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。.

5、电动法兰球阀应安装在管道的水平方向或垂直方向。 　　

6、电动法兰球阀安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。 　　

7、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

电动法兰球阀订货须知：

1、对产品有特殊要求，须在订货合同中提供以下说明：

a．结构长度；

b．连接形式；

c．公称直径；

d．产品使用介质及温度、压力范围等、

e．试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
