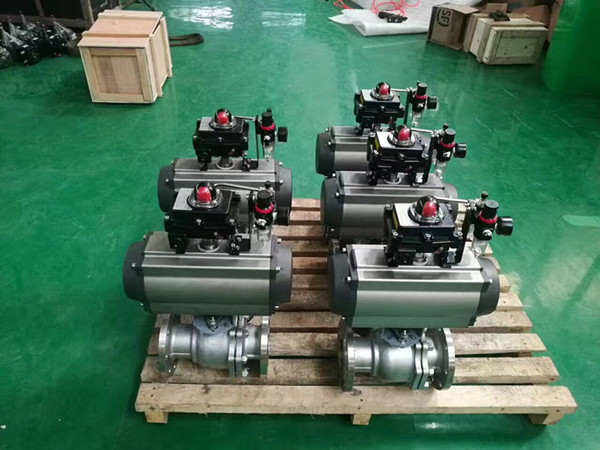

气动碳钢球阀图片

气动碳钢球阀产品概述：

    气动碳钢球阀主要由浮动式式球阀与气动执行机构组合而成，该阀采用硅溶胶精密铸造，高平台设计，通过压缩空气为动力源，即可控制球阀启闭。可根据密封结构可分为软密封和金属硬密封，所以适用于不同的工况及介质。气动碳钢球阀整体结构紧凑，开关迅速，装配上电气阀门定位器，接收工业自动化控制系统的4~20mA控制信号，来完成调节管道介质的流量、压力、温度等各种工艺参数，达到自动化控制功能。可广泛适用于石油、化工、冶金、造纸、电站、制冷等工业。

气动碳钢球阀产品特点：

（1）气动碳钢球阀采用浮动直通式结构，流通阻力小、流通能力大、装卸维护方便、密封性能极佳、使用寿命长。

（2）Q641F气动碳钢球阀以压缩空气为动力源，可以作为开关截断作用，也可以作为流量调节作用。具有体积小、开闭迅速、操作简单、性能可靠等特点。

（3）气动碳钢球阀采用高平台结构、无需支架与连接轴，可通过选用不同的阀体和阀座材质，来适用于不同的工况介质。

（4）介质任意流向、可调范围广、自洁功能、控制高粘度、可适用纤维和微小颗粒的小颗粒的悬浊液及粘性介质。

（5）气动碳钢球阀其执行器可选用带电信号反馈指示及各类附件，可对介质流量压力温度等各项参数进行百分比调节，以实现自动化操作。

气动碳钢球阀安装方式：

（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

气动碳钢球阀维护与保养：

1、要定期检查。

2、经常检查管道，不要让管道内有铁锈和脏污。

3、不要将阀支承在敏感部位，如阀门定位器、接头、连线等处。

4、阀体与上阀盖连接处密封垫使用久了要及时更换，更换时只需卸下上阀盖就可安放新的密封垫。

5、填料函如有参漏要及时更换密封埴料更换时将阀杆脱开，压板和填料压盖取下即可装入新的填料。

6、长期停放时，应装上连接去兰的保护罩所以接口都要用塑料塞堵上。停放时，保证阀整体的垂直性或水平位置。

气动碳钢球阀订货须知：

1、对产品有特殊要求，须在订货合同中提供以下说明：

a．结构长度；

b．连接形式；

c．公称直径；

d．产品使用介质及温度、压力范围等、

e．试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
