球阀的工作原理

球阀的简介:

球阀是工业系统上重要的控制仪表,是管道上使用最广发的阀门之一。按执行机构的不同可以将球阀分类成,带有手动执行机构的球阀—手动球阀;拥有电动执行器同时也可以带有手轮—电动球阀;搭配气动执行机构也可同时拥有手轮的球阀—气动球阀。

球阀的结构特点:

1、结构简单,操作方便,流体阻力小。

2、密封性能好,硬密封球阀的内件是合金钢,有耐磨的特点。

3、球阀口径有很小也有很大的,适用范围广,适用介质有液体、气体、固体等。

4、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

5、球阀使用寿命长,广泛使用在石油、化工、生物制药、水处理、航空、造纸、电厂、冶金等工业系统。

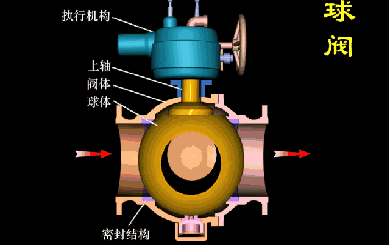

球阀的工作原理:


球阀的启闭件是一个球体,它利用球体绕阀杆的轴线旋转90°度实现阀门的开启和关闭。当球阀旋转90度时,在进、出口处会全部呈现球面,从而关闭阀门,截断介质的流动。当球阀回转90度时,在进、出口处会全部呈现球口,从而开启阀门流动介质。

球阀的安装与维护:

球阀的安装:

1、把球阀装上管线。双向球阀的任何一端都可装在上游端。用手柄驱动的球阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装,即安装在水平管道上,且驱动装置处于管道上方。保证驱动装置的正常运行。

2、如果是法兰连接,球阀两端的法兰与管线法兰间必须按照管路设计要求装上密封垫。法兰上的螺栓需对称、逐次、均匀拧紧。但不可过于用力,以防脱丝。

3、如果球阀采用的驱动方式是气动的,要连接气动管线(采用气动驱动器时)。安装后一定要仔细检查气密的严密性。为保证气动装置的严密性,需做到以下两点。

4、操作驱动器启、闭球阀数次,应灵活无滞涩,证明其工作正常。

5、按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。

球阀的维护:

1、必须保证球阀上、下游管道确定已经卸除压力,才能进行拆卸维修操作。

2、拆卸及再装配时必须小心谨慎,防止损伤零件和密封面,尤其是非金属零件,取出O型密封圈时一定要使用专用的工具。

3、如果是法兰连接,重新装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。不可用力过轻,连接不严密,也不可用力过猛,以防脱丝。

4、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时,可用汽油清洗金属零件。非金属零件可用纯净水或酒精进行清洗。

5、分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。

6、非金属零件清洗后应立即从清洗剂中取出,不得长时间浸泡。

7、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配,但不得长时间搁置,否则会生锈、被灰尘污染。再重新装备前必须保证其干燥无污物。

8、新零件在装配前也需清洗干净。
