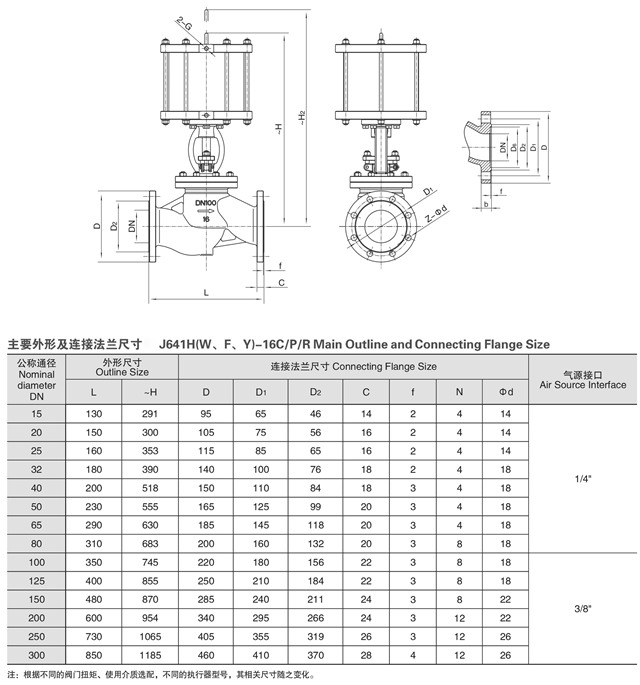

J641H气动不锈钢截止阀工作原理和图片

J641H气动不锈钢截止阀工作原理:

J641H气动不锈钢截止阀使用压缩空气作为动力源的阀门大部分采用远程控制,由主控室手动或自动触发动作指令,使进、排气电磁阀动作,向执行机构内供、排压缩空气。气动执行器工作的时候压缩空气作用在活塞或隔膜上,克服阀门动作的摩擦力和阀杆上的弹簧弹力,从而压下(对于失气开阀门)或提起(对于失气关阀门)阀杆,带动阀芯上下动作,使阀门打开或关闭。在阀门失气,驱动头内无压缩空气时,阀门会按照系统的要求处于全开或全关的安全位置。电厂用仪用压缩空气,供气压力一般为4~9bar,在进入到阀门之前,首先通过过滤器将压缩空气过滤、净化,然后通过减压阀减压,入口压力表的读数不超过4bar。压力调整是能通过调节安装在减压阀顶部的调节螺钉来实现的,调节前要先拧松保护盖。

气动不锈钢截止阀属于强制密封式阀门,关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀瓣时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。气动不锈钢截止阀的介质流向就改由阀瓣上方进入阀腔,在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。

J641H气动法兰截止阀:采用双作用气缸,利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命。

J641H气动法兰截止阀阀体、阀盖的设计经过严格的计算具有良好的强度、刚度和流通能力。阀盖上设计了上密封座,在全开状态下使填料密封更为可靠并方便填料的更换。填料、垫片亦根据实际工况或用户要求合理选配,可适用于各种压力,温度及介质工况,密封可靠,性能优良。中大口径设置滚动轴承,启闭轻松。


J641H气动不锈钢截止阀结构特点:

1、选材考究,符合国内、外相关标准,结构合理,造型美观。

2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。

4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。


J641H气动不锈钢截止阀选用原则:

1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。

2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。

3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。

4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm 的管路上,宜选用。

5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。

6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。

7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止、平衡阀或柱塞阀,如公称通经小于150mm的管路上。

最明显的优点是: 在开启和关闭过程中,由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨。 开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。

J641H气动不锈钢截止阀的操作:

1、对于气动截止阀,不但要会安装和维护,而且还要会操作。

2、启闭截止阀,用力应该平稳,不可冲击。某些冲击启闭的高压截止阀各部件已经考虑了这种冲击力与一般截止阀不能等同。

3、当气动截止阀全开后,应将手轮倒转少许,使螺纹之间严紧,以免松动损伤。

4、管路初用时,内部脏物较多,可将截止阀微启,利用介质的高速流动,将其冲走,然后轻轻关闭(不能快闭、猛闭,以防残留杂质夹伤密封面),再次开启,如此重复多次,冲净脏物,再投入正常工作。

5、常开气动截止阀,密封面上可能粘有脏物,关闭时也要用上述方法将其冲刷干净,然后正式关严。

6、某些介质,在气动截止阀关闭后冷却,使阀件收缩,操作人员就应于适当时间再关闭一次,让密封面不留细缝,否则,介质从细缝高速流过,很容易冲蚀密封面。

7、气动截止阀操作时,如发现操作过于费劲,应分析原因。若填料太紧,可适当放松,如阀杆歪斜,应通知人员修理。有的截止阀,在关闭状态时,关闭件受热膨胀,造成开启困难;如必须在此时开启,可将阀盖螺纹拧松半圈至一圈,消除阀杆应力,然后板动手轮。

J641H气动不锈钢截止阀的安装维护注意事项:

1、手轮、手柄操作的截止阀可安装在管道的任何位置上。

2、手轮、手柄及伟动机构,不允许作起吊用。

3、介质的流向应与阀体所示箭头方向一致。
