截止阀的工作原理

    生活中不管是什么行业都离不开阀门,所以针对于不同的领域繁衍而生的阀门面对不同的岗位都有其长处和短处。那么在挑选阀门时肯定要扬长避短,挑选最适合的阀门应用到它最需要的位置是在购买阀门时最重要的事。

今天大家就跟锐尔阀门一起学习一下有关于截止阀工作原理的详细介绍吧!




截止阀是指关闭件(阀瓣)由阀杆带动并沿阀座中心轴线作升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。

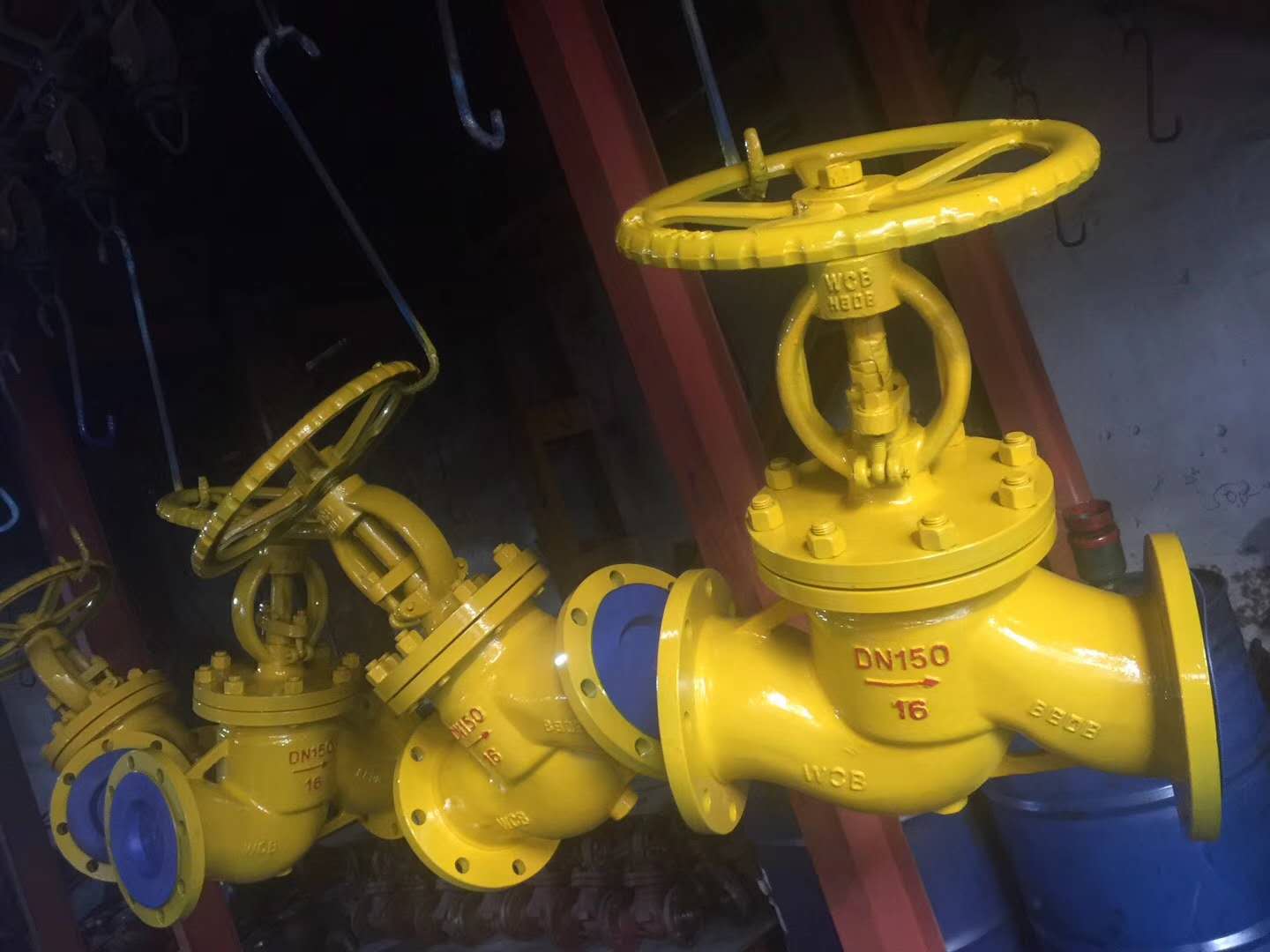

截止阀的节本结构为,氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角质式截止阀。阀门本身具有结构紧凑、启闭灵活、耐腐蚀性能强、行程短(一般为公称通径的1/4)等优点。被广泛应用到石油、化工等管路系统中作截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用作流量调节,以免节流口处产生的高速介质冲蚀坏密封面。

截止阀的阀板与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,使得使用时更加的安全。

总结一下截止阀通常使用的三种形式是直通式、直流式、角式。常用公称压力为PN0.6~1.6MPa;通产使用公称通径为DN15~350mm(直通式、直流式),DN15~300mm(角式);通常使用的驱动方式为手动、齿轮传动、气动(常开或关闭)、电动;

截止阀设计与制造标准为GB/T12233/GB/T12235;结构长度标准为GB/T12221/HG3704;法兰尺寸标准为HG/T20592(或按合同);压力实验标准为GB/T13927;标志标准为GB/T12220;供货标准为GB/T12252;

截止阀通常使用手动型号J41FJ41F46、J41F4、J45F、J45F46、J45F4;气动型号为J641F、J641F46、J641F4;电动型号为J941F、J941F46、J941F4;

不同工况环境使用的阀门通常会根据客户的使用要求配置一些配件如定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位变送器、气动加速器、保位阀等。

    更多意见、咨询欢迎各种方式联系我们,锐尔阀门欢迎您的到来!
