气动球阀怎么选择

1、 执行器的选用

(1.气动双作用执行器：

      使用气动双作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值;非润滑的干气介质增加60%安全值;非润滑气 体输送的颗粒粉料介质增加100%安全值;对于清洁、无摩擦的润滑介质增加20%安全值，然后根据气源工作压力，查找双作用式扭矩表，可得到准确的AT或GT型号。

(2.气动单作用执行器(弹簧复位)：

      使用气动单作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值;非润滑的干气介质增加60%安全值;非润滑气 体输送的颗粒粉料介质增加100%安全值;对于清洁、无摩擦的润滑介质增加20%安全值，然后查找单作用式扭矩表，先查弹簧复位终 点，再查气源工作压力终点，气源压力扭矩应该大于弹簧复位扭矩，可得到准确的AT或GT型号。

      AT单作用式输出扭矩表中，弹簧复位"终点"扭矩即为关闭阀门的扭矩，弹簧复位"开始"扭矩即为打开阀门的扭矩。相对应 的气源压力开始的扭矩即为关闭0阀门的扭矩，气源压力"终点"扭矩即为打开阀门的扭矩。

2、 阀门阀体的选用：

      直通球阀是工业自动化控制系统中的重要执行机构，可远距离集中控制能满足计算机程控的需要;如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢铁冶金、工业窑炉、罐装设备、酿酒设备、干燥设备、真空设备、表面处理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛的使用，也是国防建设、科技建设的首选产品。

      三片式球阀是近年最广泛采用的一种新型阀门，有着自身优越性、开关无摩擦、密封不会受到磨损、启闭力矩小，选配电动执行器以精巧型为主来实现对介质的切断或调节。如今是石油化工、罐装设备、酿酒设备、涂料设备、干燥设备、真空设备、燃气设备、电镀设备、空分设备、清洗设备、实验设备、测试设备、消防设备、暖通空调、生物制药、医疗器械、农业机械、食品机械、橡塑机械、工程机械、纺织印染、船舶工业、自动控制、环保水处理等行业的首选产品。

      卡箍球阀经过精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角保证卫生，且容易清洗。卡箍球阀广泛应用于食品机械、农业机械、医疗器械、化学工程、生物制药、酿酒设备、真空设备和航天航空等领域。

      三通球阀有两座和四座密封结构，阀芯通道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯通道与管道口的连接状态，可实现对三条支管不同的组合控制。如今是航空航天、石油化工、罐装设备、酿酒设备、涂料设备、干燥设备、真空设备、燃气设备、电镀设备、空分设备、清洗设备、实验设备、测试设备、消防设备、暖通空调、生物制药、医疗器械、农业机械、食品机械、橡塑机械、工程机械、纺织印染、船舶工业、自动控制、环保水处理等行业的首选产品。

      V型球阀阀芯设计成带有特殊形状的V型切口,具有精确的流量特性和控制功能,使产品广泛应用于石油化工、航天航空、国防军工、造纸、钢铁冶金、污水处理、锅炉给水等各种领域的高精度调节环节，特别适用于制浆、造纸生产过程中的纸浆白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。

      薄型球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，广泛应用于航天航空、国防军工、石油化工、电力装备、钢铁冶金、核工业、生物制药、暖通空调、真空设备等行业的自动控制。

塑料球阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。

      软密封蝶阀是工业自动化系统中的重要执行机构，可远距离集中控制也能满足计算机程控的需要，如今在航天航空、国防军工、石油化工、电力装备、钢铁冶金、核工业、生物制药、暖通空调、清洗设备、灌装设备、干燥设备、涂料设备、船舶工业、工程建设、科技建设、楼宇自控、自动控制、环保水处理、自来水厂等行业中广泛使用。

      三偏心金属硬密封蝶阀，采用三偏心结构设计，阀板在开启和关闭全行程范围内均与阀座无摩擦，消除了旋转类控制阀因阀座开启关闭所造成阀座磨损而引起的泄漏。阀座采用多层次结构，利用金属与非金属材料的完美结合构成密封面，在高温和低温工况下均良好使用，如今在石油化工、国防军工、航天航空、电力装备、钢铁冶金、核工业、暖通空调、生物制药、表面处理、涂装设备、灌装设备、干燥设备、船舶工业、自动控制、纺织印染等行业中广泛使用，也是工程建设、科技建设的首选产品

      卡箍蝶阀经过精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角保证卫生，且容易清洗。卡箍蝶阀广泛应用于食品机械、农业机械、医疗器械、化学工程、生物制药、酿酒设备、真空设备和航天航空等领域。

      塑料蝶阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。

      通风蝶阀是一种非密闭型蝶阀，适用于通风、环保工程，含尘冷风或热风气体，介质温度≤300℃的管道上，用以连通、启闭或调节。上海锐尔牌主要用于钢铁冶金、石油化工、电力装备、玻璃工业、涂料设备、涂装设备、干燥设备等行业中

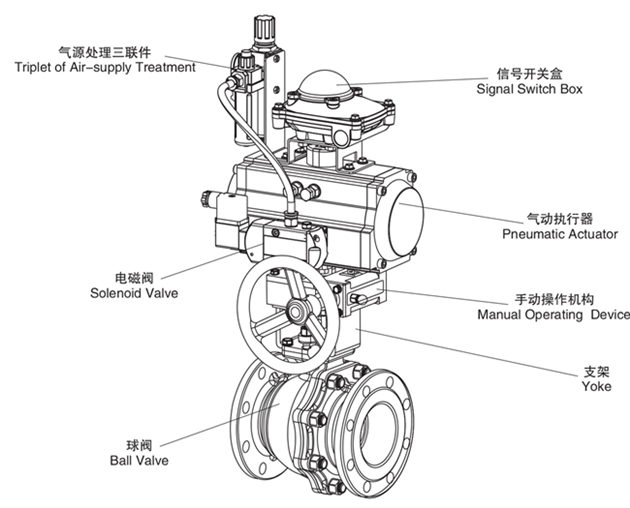

3、气动执行器附件的选用：

单电控电磁阀:供电时阀门打开或关闭，断电时阀门关闭或打开(可提供防爆型)。

双电控电磁阀:一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能(可提供防爆型)。

限位开关回讯器:远距离传送阀门的开关位置的信号(可提供防爆型)。

电气定位器:根据电流信号(标准4-20mA)的大小对阀门的介质流量调节控制(可提供防爆型)。

气动定位器:根据气压信号(标0.2-1bar)的大小对阀门的介质流量调节控制。

电气转换器:将电流信号转换成气压信号，与气动定位器配套使用(可提供防爆型)。

气源处理三联件:包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。

手动操作机构:自动控制在不正常情况下可以手动操作。
