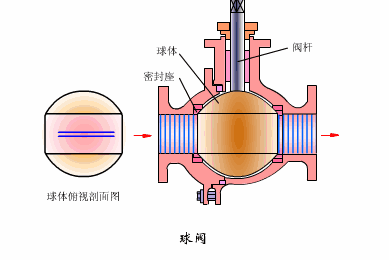

气动球阀结构原理图

 气动球阀球体是由旋塞阀改变而来的，它的球心为旋转90°的动作，球体绕阀体中心线作旋转运动，有圆形通道或通道经过其轴线。当球心旋转到90°时阀门处于紧锁状况，当执行器作业时，只需很小的转动力矩就能将阀门关紧紧密，然后可到达快速切断管道内介质的作用。

气动球阀首要应用在快速切断、分配和改变介质的流动方向管道中。选用V型球体可精确的调理介质流量。气动球阀它启闭敏捷、合适小口径管道上运用。

        气动球阀结构有两种区分，一种是V型球芯，它选用固定式结构，球芯上带有V型切口，在执行器上加装定位器后完成对含纤维、颗粒状介质调理。另一种是O型球芯，O型球阀阀芯为浮动式精密铸件，流道口与管道口径相同，首要是作为堵截开关运用。
