【气动球阀】结构原理及优点

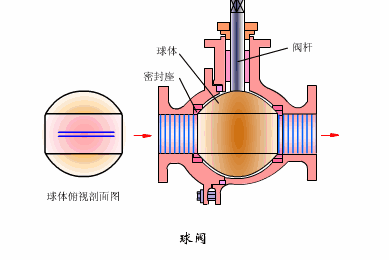

气动球阀工作原理

气动球阀只需要用气动执行器带动阀体作90度的旋转，就可以实现对介质的流量进行截断和开通的功能。而且只需要很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了一个阻力很小、并且直通的流道。通常认为球阀zui适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

气动球阀优点

气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：

1、流体阻力小，其阻力系数与同长度的管段相等。

2、结构简单、体积小、重量轻。

3、紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5、维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

8、因为气动球阀动力源采用的是气体，一般为0.2-0.8MPa压力，相对比较安全。气动球阀如果漏气的话，相对液动、电动来说，气体可以直接排出，对环境没有污染，同时具有较高的安全性。

9、相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置，(手动和涡轮转动球阀一般都在DN300口径以下，气动球阀目前可以达到DN1200口径。)

气动球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。气动球阀是在手动不锈钢法兰球阀的基础上加上气动执行器制造而成.当气源通过气动执行器时,执行器会推动阀门进行相关的开启和关闭动作.控制效果好,密封性能强，现已广泛使用于各种腐蚀性工况中。
