气动三偏心蝶阀工作原理及特征概述

气动三偏心蝶阀概述

       锐尔自控所生产的D643H气动蝶阀是一种90度转角的自旋转控制阀。气动活塞式执行机构和法兰式软(硬)密封蝶阀组成,属旋转型调节或开关蝶阀，其中F为软密封，H为硬密封，即D643F和D643H。

       该产品以压缩空气为动力源，借助电磁阀或电气阀门定位器的控制信号,实现对阀门快速开关或比例式控制。

该产品阀座为浮动式,具有自动对准中心的功能,阀板为圆锥形,三维偏心安装，阀门开启或关闭时，有效防止阀座磨损.具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、安装方便及良好的切断功能等特点。产品广泛用于造纸、石化、冶金、航天、食品、医药、水处理等行业。

       气动活塞式执行机构可分为单作用和双作用两种。双作用使用在失电或失气时，阀门保持于失电或失气时位置，以确保生产。单作用在失电或失气时，阀门处于原始极限位置（全开或全关），以确保生产过程处于安全位置。

气动三偏心蝶阀应用范围：   三偏心气动蝶阀适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质，最高工作温度可达550℃。广泛应用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上，做开关切断或调节介质流量参数使用。

气动三偏心蝶阀性能优点：

1、采用三维偏心的密封结构，阀座与蝶板之间磨损小，且密封面耐磨损，延长了使用寿命；

2、根据连接方式分为气动对夹式三偏心蝶阀和气动法兰三偏心蝶阀，可分别使用于不同的工艺管道中；

3、大口径蝶阀蝶板可采用绗架的结构，具有强度高，过流面积大，流阻小的特点；

4、采用双向压三偏心多层次硬密封结构，具有双向密封的功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装；

5、具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。

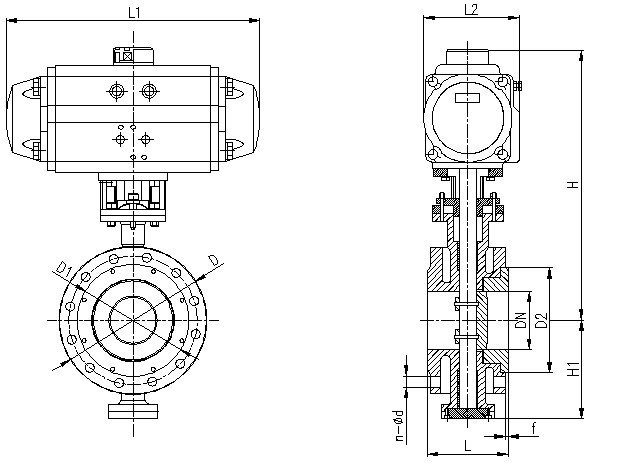

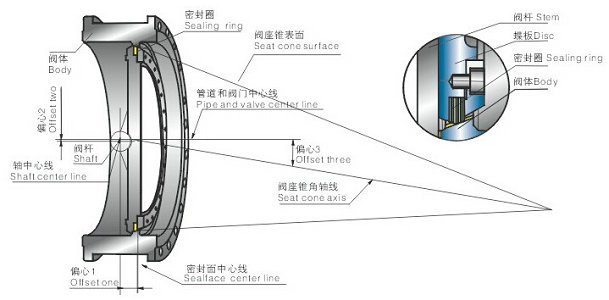

典型的三偏心气动蝶阀，除阀杆和阀板有两个偏心外，阀板和阀座的密封面呈斜圆台形（这是所谓三偏心的第三个偏心）。阀门关闭时阀板由于偏心的缘故往前推，阀板和阀座在关闭过程中不产生摩擦，阀板直接压在阀座上，这样就保证了阀门的使用寿命；另外，由于这种阀门的密封圈（不论装在阀座上或阀板上）具有一定的弹性，而且弹性圈内的凸台与弹性圈之间有少量的间隙可使弹性圈稍有位移；在阀门关闭时，受关闭力的作用，弹性体密封圈能自动移至受力最均匀的位置；再加上弹性圈的少量变形，使阀座处的密封圈均匀受力，达到最佳密封状态。
