法兰片的种类区分方式及各行各业连接标准

      法兰的种类较多，主要根据其名义直径(A型B型，即公英制)、名义压力、用途结构形式、材质、密封面形式、连接方式分类(直径与压力等级不包括)。

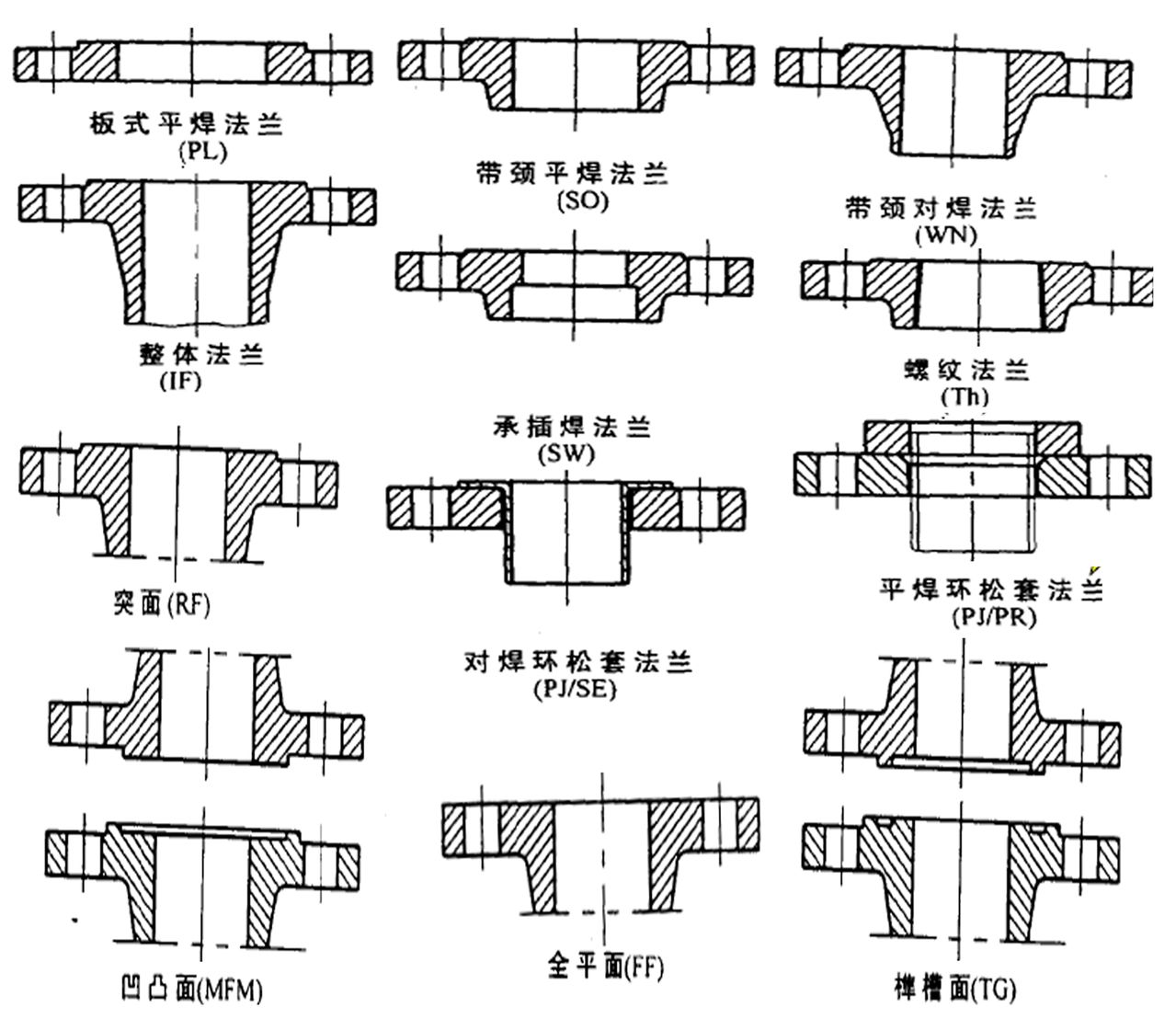

按法兰形式分有：

      板式平焊法兰(PL)、带颈平焊法兰(SO)、带颈对焊法兰(WN)、整体法兰(IF)、承插焊法兰(SW)、螺纹法兰(Th)、对焊环松套法兰(PJ/PE)、环松套法兰(PJ/JR)；

按密封面形式分：

      突面(RF)、凹凸面(MFM)、榫槽面(TG)、全平面(FF)、环连接面(RJ)；这里不包括法兰盖；

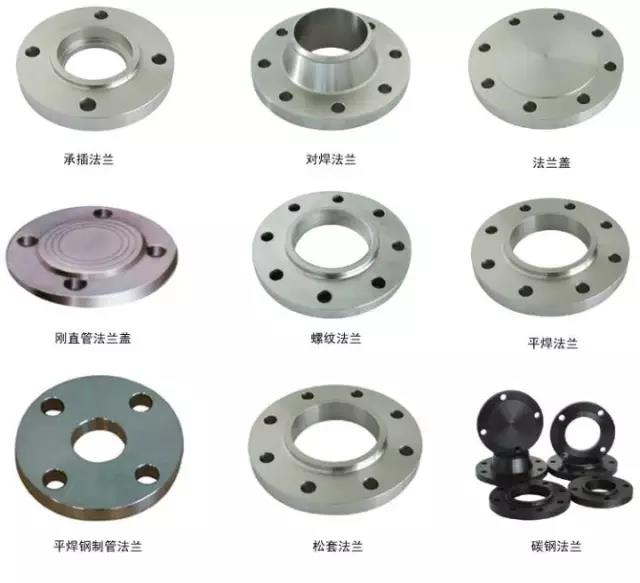

按材料分有：

      铸铁法兰、铸钢、锻造、Q235、不锈钢法兰、塑料法兰等

      法兰为带凸缘的零件。法兰可以是单独的，叫做法兰盘，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。

      一、钢制管法兰中国机械行业阀门连接法兰标准

• JB/T 74 管路法兰 技术条件

• JB/T 75管路法兰 类型

• JB/T 79.1 凸面整体铸钢管法兰

• JB/T 79.2 凹凸面整体铸钢管法兰

• JB/T 79.3 榫槽面整体铸钢管法兰

• JB/T79.4 环连接面整体铸钢管法兰

• JB/T 81 凸面板式平焊钢制管法兰

• JB/T 82.1 凸面对焊钢制管法兰

• JB/T 82.2 凹凸面对焊钢制管法兰

• JB/T 82.3 榫槽面对焊钢制管法兰

• JB/T 82.4 环连接面对焊钢制管法兰

• JB/T 83 平焊环板式松套钢制管法兰

• JB/T 84 凹凸面对焊环板式松套钢制管法兰

• JB/T 85 翻边板式松套钢制管法兰

• JB/T 86.1 凸面钢制管法兰盖

  JB/T 86.2 凹凸面钢制管法兰盖

  二、钢制管法兰中国国家阀门连接法兰标准

• GB/T 9112 ~ GB/T 9124-2000 钢制管法兰，整体钢制管法兰的法兰密封面形式有平面、突面、凹凸面、榫槽面和环连接面。

• GBT 9112 钢制管法兰 类型与参数

• GBT 9113.1 平面、突面整体钢制管法兰

• GBT 9113.2 凹凸面整体钢制管法兰

• GBT 9113.3 榫槽面整体钢制管法兰

• GBT 9113.4 环连接面整体钢制管法兰

• GBT 9114 突面带颈螺纹钢制管法兰

• GBT 9115.1 平面、突面对焊钢制管法兰

• GBT 9115.2 凹凸面对焊钢制管法兰

• GB/T 9115.3 榫槽面对焊钢制管法兰

• GB/T 9115.4 环连接面对焊钢制管法兰

• GB/T 9116.1 平面、突面带颈平焊钢制管法兰

• GB/T 9116.2 凹凸面带颈平焊钢制管法兰

• GB/T 9116.3 榫槽面带颈平焊钢制管法兰

• GB/T 9116.4 环连接面带颈平焊钢制管法兰

• GB/T 9117.1 突面带颈承插焊钢制管法兰

• GB/T 9117.2 凹凸面带颈承插焊钢制管法兰

• GB/T 9117.3 榫槽面带颈承插焊钢制管法兰

• GB/T 9117.4- 环连接面带颈承插焊钢制管法兰

• B/T 9118.1 突面对焊环带颈松套钢制管法兰

• GB/T 9118.2 环连接面对焊环带颈松套钢制管法兰

• GB/T 9119 平面、突面板式平焊钢制管法兰

• GB/T 9120.1 突面对焊环板式松套钢制管法兰

• GB/T 9120.2 凹凸面对焊环板式松套钢制管法兰

• GB/T 9120.3 榫槽面对焊环板式松套钢制管法兰

• GB/T 9121.1 突面平焊环板式松套钢制管法兰

• GB/T 9121.2 凹凸面平焊环板式松套钢制管法兰

• GB/T 9121.3 榫槽面平焊环板式松套钢制管法兰

• GB/T 9122 翻边环板式松套钢制管法兰

• GB/T 9123.1 平面、突面钢制管法兰盖

• GB/T 9123.2 凹凸面钢制管法兰盖

• GB/T 9123.3 榫槽面钢制管法兰盖

• GB/T 9123.4 环连接面钢制管法兰盖

• GB/T 9124 钢制管法兰 技术条件

  三、钢制管法兰中国化工行业阀门连接法兰标准

• 欧洲体系钢制管法兰

• HG 20592 钢制管法兰型式、参数

• HG 20593 板式平焊钢制管法兰

• HG 20594 带颈平焊钢制管法兰

• HG 20595 带颈对焊钢制管法兰

• HG 20596 整体钢制管法兰

• HG 20597 承插焊钢制管法兰

• HG 20598 螺纹钢制管法兰

• HG 20599 对焊环松套钢制管法兰

• HG 20600 平焊环松套钢制管法兰

• HG 20601 钢制管法兰盖

• HG 20602 不锈钢衬里法兰盖

• HG 20603 钢制管法兰技术条件

• HG 20604 钢制管法兰压力-温度等级

• HG 20605 钢制管法兰焊接接头和坡口尺寸

• 美洲体系钢制管法兰标准

• HG 20615-钢制管法兰型式、参数

• HG 20616 带颈平焊钢制管法兰

• HG 20617 带颈对焊钢制管法兰

• HG 20618 整体钢制管法兰

• HG 20619承插焊钢制管法兰

• HG 20620 螺纹钢制管法兰

• HG 20621 对焊环松套钢制管法兰

• HG 20622 钢制管法兰盖

• HG 20623 大直径钢制管法兰

• HG 20624 钢制管法兰技术条件

• HG 20625 钢制管法兰压力-温度等级

• HG 20626 钢制管法兰焊接接头和坡口尺寸





• 铜合金及复合法兰标准

• GB/T 15530.1 铜合金整体铸造法兰

• GB/T 15530.2 铜合金对焊法兰

• GB/T 15530.3 铜合金板式平焊法兰

• GB/T 15530.4 铜合金带颈平焊法兰

• GB/T 15530.5 铜合金平焊环松套板式钢法兰

• GB/T 15530.6 铜合金对焊环松套板式钢法兰

• GB/T 15530.7 铜合金法兰盖

• GB/T 15530.8 铜合金及复合法兰 技术条件

• 管法兰连接用紧固件

• HG 20613 钢制管法兰用紧固件（欧洲体系）

• HG 20634 钢制管法兰用紧固件（美洲体系）

• SH 3404 管法兰用紧固件
