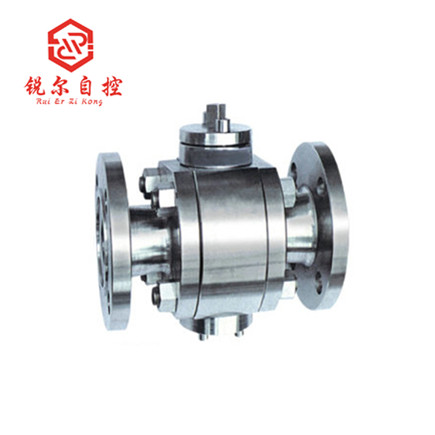

高温高压球阀参数概述

Q41N/Q61N软密封高压焊接球阀主要是由对焊或承插焊锻钢高压球阀阀体组成，该阀阀体材质均经过硬质及防腐处理，提高了阀体的强度，具有极好的耐压耐磨特点。且高压焊接球阀所有部件均为锻件采用下装式阀杆,设备倒密封结构,采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏,密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。使结构更加紧凑且便于装配，广泛适用于液压油，水，高压气体等介质。

【Q41N、Q61N锻钢高压球阀-产品说明】

1.本产品所有部件均为锻件
2.采用下装式阀杆,设备倒密封结构
3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4.密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下

【Q41N、Q61N锻钢高压球阀-主要零件材料】

零件名称	阀体	法兰	阀座阀杆、球	密封圈	双头螺栓	O形圈
材料	45	35	2Crl3	尼龙 1010	35CrMO	丁晴橡胶

【Q41N、Q61N锻钢高压球阀-主要技术参数】

型号		Q41N-160	Q41N-320	Q61N-160	Q61N-320
公称压力 PN(MPa)		16.0	32.0	16.0	32.0
试验压力 (Mpa)	壳体	24.0	48．O	24.0	48.0
	密封(液)	17.6	35.2	17.6	35.2
	密封(气)	0.6
适用温度		-40～80
适用介质		水、油品、氦、氢、氨等

【Q41N、Q61N锻钢高压球阀-主要外形尺寸】

型号	公称通径 DN(mm)	L	L1	D	D1	M	D2	Z-φd	b	H	LO	重量 (kg)
Q41N-160		210	52	95	60	M24×2	18	3-18	20	77	220	5
	15	230	62	95	60	M24×2	20	3-18	20	85	220	6
	20	240	73	105	68	M33×2	28	3-18	20	94	250	8
	25	260	77	105	68	M33×2	28	3-18	22	100	250	10
	32	300	100	115	80	M42×2	38	4-18	24	120	300	19
	40	350	110	165	115	M52×2	48	6-26	30	150	400	26
	50	400	130	165	115	M64×3	58	6-26	32	165	400	39
	65	490	140	200	145	M80×3	74	6-29	40	180	500	53
	80	580	150	225	170	M100×3	94	6-33	50	200	600	76
	100	620	178	260	195	M125×4	115	6-36	60	245	800	130
Q41N-320	10	210	52	95	60	M24×2	18	3-18	20	77	220	5
	150	230	62	105	68	M33×2	28	3-18	20	85	220	6.5
	20	240	73	105	68	M33×2	28	3-18	20	94	250	8
	25	260	77	115	80	M42×2	35	4-18	25	100	250	11
	32	300	100	135	95	M48×2	41	4-22	30	120	300	21
	40	350	110	165	115	M64×2	47	6-26	35	150	400	28
	50	400	130	200	145	M80×3	70	6-29	40	165	450	41
	65	490	140	225	170	M100×3	90	6-33	50	180	500	56
	80	580	150	260	195	M125×4	112	6-36	55	200	600	79
	100	620	178	300	235	M155×4	135	8-36	65	245	800	134

型号	公称通径DN(mm)	尺寸(mm)						重量 (kg)
型号	公称通径DN(mm)	L	L1	D	D1	H	Lo	16.MPa	32.0MPa
Q61N-160 Q61N-320	10	150	60	90	18	58	220	4	4.5
	15	170	70	100	23	62	220	4.5	5
	20	190	80	110	29	7S	250	6.5	7
	25	205	95	115	36	80	250	8	9
	32	230	110	150	43	96	300	16	18
	40	260	120	170	49	111	400	22.5	24
	50	330	140	200	61	128	400	35	38
	65	360	150	225	80	180	500	48	52
	80	380	160	270	105	200	600	67	72
	100	430	188	320	118	245	800	116	124
