[图文]如何选用适合的阀门-基础篇之截止阀

阀门多种多样,今天我们在这里介绍一下备用的最广泛的阀门之一“截止阀”。截止阀也叫截门,它之所以受广大群体的欢迎,是因为它所拥有的长处在很多地方都很受用,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。下面就跟锐尔阀门一起简单了解一下截止阀的工作原理与结构分类。

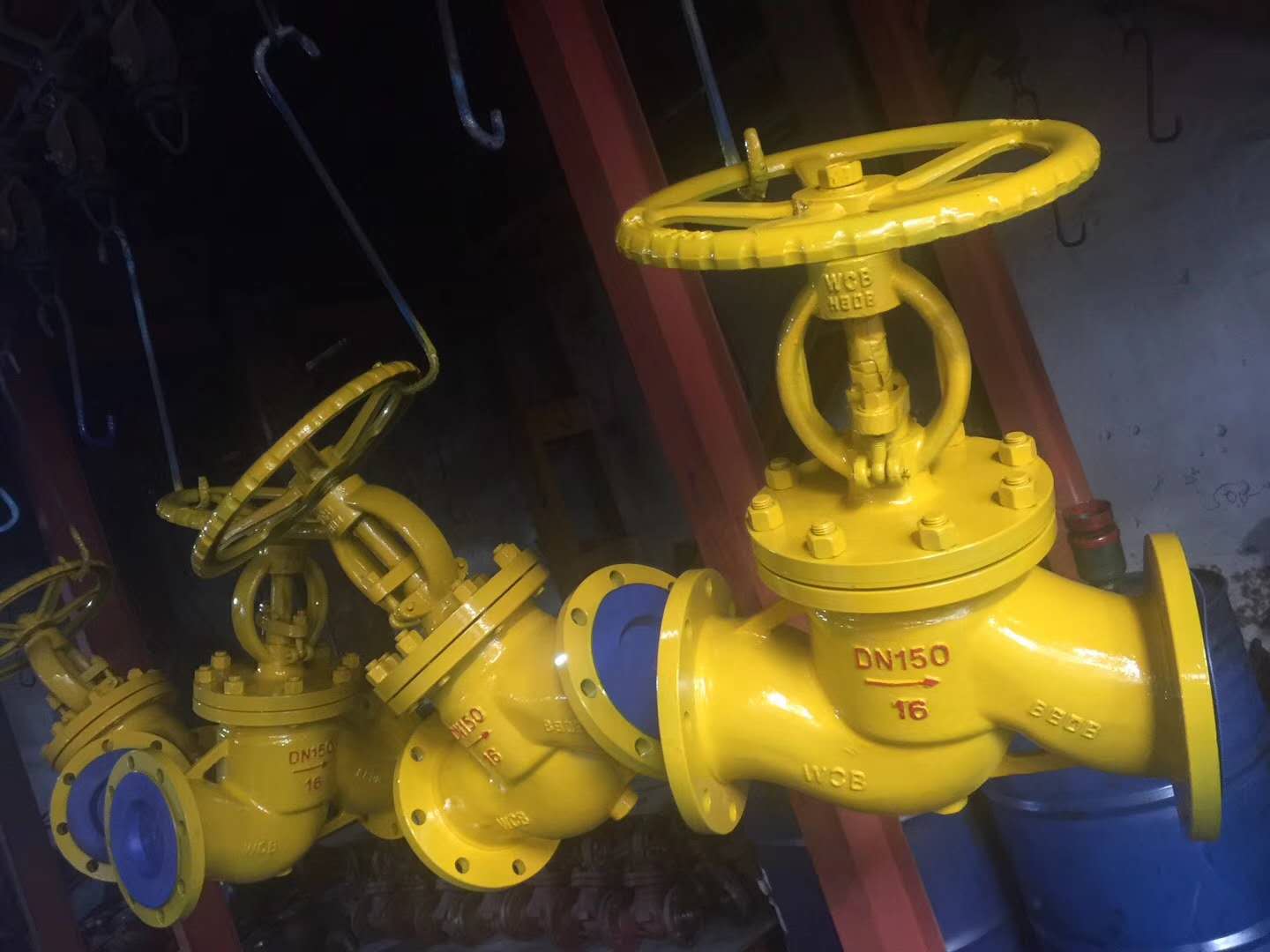

  截止阀由阀体、阀瓣、阀盖、阀杆等组成。阀体、阀盖为承压件,阀瓣、阀杆为内件。典型的螺栓连接阀盖截止阀。

截止阀的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。
  截止阀只许介质单向流动,安装时有方向性。截止阀的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。

截止阀阀体的结构形式有直通式、直流式和直角式。
  直通式是最常见的结构,介质进出口通道在同一方向上呈180°,但其流体的阻力最大。
  直流式或Y形截止阀中,阀体的流道与主流道成一斜线,流体阻力较小,多用于含固体颗粒或粘度大的流体。
  直角式流体只需改变一次方向,以致于通过此阀门的压力降比常规结构的截止阀小。阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
