氮封阀-产品描述

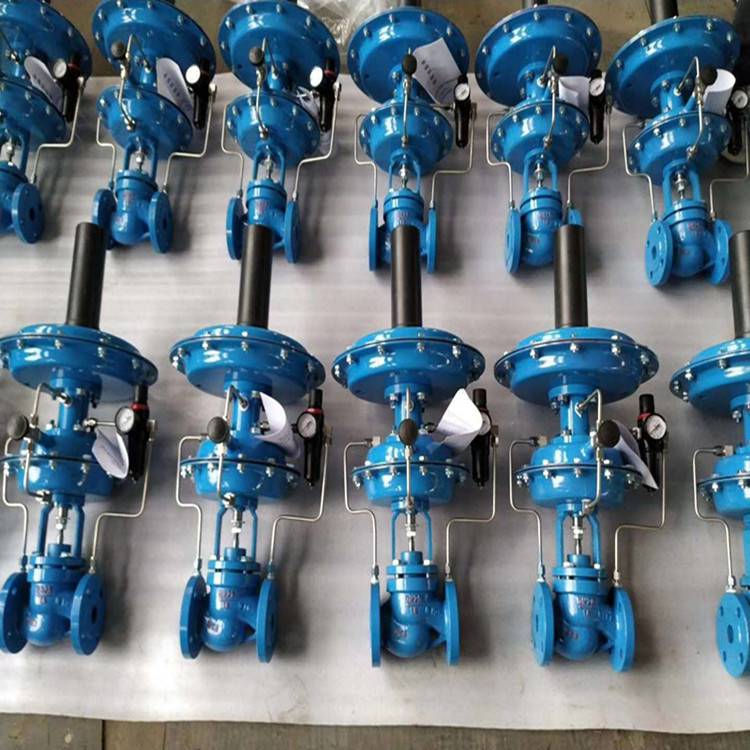

自力式氮封阀

氮封装置主要用于储罐顶部，来维持储罐的微正压，隔离物料与外界的接触，减少物料的挥发和浪费，保护储罐安全。氮封阀由ZZDQ快速泄放阀及ZZV自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。
      储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。

（1）当氮封阀关闭时，主阀的活塞是在一个密封室内，当储罐压力等于或大于设定的压力时，膜片就被向上顶起，气导阀在弹簧的作用下向上移动，把气导阀上的密封圈紧紧压在阀座上，关闭了控制气的进口，同时特殊阀芯室的压力增加并接近氮气总管的压力，此压力通过内部通道，从特殊阀芯室传到主阀阀芯室。主阀的活塞就处于氮气总管压力的作用，由于主阀阀芯上、下所受气体压力平衡，所以主阀阀芯在自重和弹簧的作用下将阀门紧密关死。

（2）氮封阀打开时，当储罐压力稍微低于设定压力时，膜片因为感应压力下降而向下移动，推动气导阀打开，氮气经过孔板、气导阀的出口进入储罐，使储罐内的压力增加，同时气导阀的特殊阀芯室的压力下降，氮气通过内部通道从特殊阀芯室进入主阀阀芯室。由于主阀阀芯的活塞面积大于主阀阀座孔面积，并有弹簧的弹力和主阀的重量，所以当储罐压力稍微低于设定点时，特殊阀芯室和主阀阀芯室的压力降低很小，主阀仍然保持关闭，氮气只从气导阀进入储罐。
