气动调节阀原理及故障维修

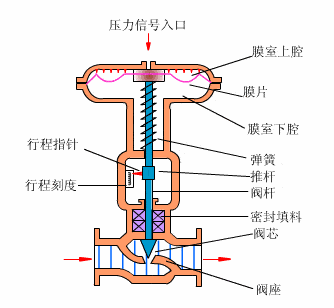

      气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。

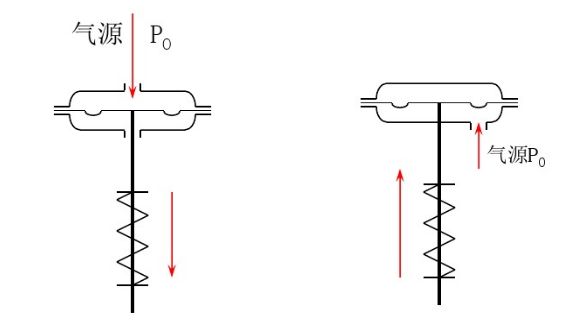

      气动调节阀的分类及应用气动调节 阀动作分气开型和气关型两种。气开型是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。故有时气开型阀门又称故障关闭型。气关型动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作;空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型(Fai l to Open FO)。气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。

常见故障及原因

调节阀不动作

1.无信号、无气源。①气源未开，②由于气源含水在冬季结冰，导致风管堵塞过滤器、减压阀堵塞失灵，③压缩机故障;④气源总管泄漏。

2.有气源，无信号。①调节器故障;③定位器波纹管漏气;④调节网膜片损坏。

3.定位器无气源。①过滤器堵塞;②减压阀故障③管道泄漏或堵塞。

4.定位器有气源，无输出。定位器的节流孔堵塞

5.有信号、无动作。①阀芯脱落，②阀芯与社会或与阀座卡死;③阀杆弯曲或折断;④阀座阀芯冻结或焦块污物;⑤执行机构弹簧因长期不用而锈死。

调节阀动作不稳定

1.气源压力不稳定。①压缩机容量太小;②减压阀故障。

2.信号压力不稳定。①控制系统的时间常数(T=RC)不适当;②调节器输出不稳定。

3.气源压力稳定，信号压力也稳定，但调节阀的动作仍不稳定.①定位器中放大器的球阀受脏物磨损关不严, 耗气量特别增大时会产生输出震荡;②定位器中放大器的喷咀挡板不平行，挡板盖不住喷咀;③输出管、线漏气;④执行机构刚性太小;⑤阀杆运动中摩擦阻力大，与相接触部位有阻滞现象。

调节阀震动

1.调节阀在任何开度下都振动。①支撑不稳;②附近有振动源;③阀芯与衬套磨损严重。

2.调节阀在接近全闭位置时振动。①调节阀选大了，常在小开度下使用;②单座阀介质流向与关闭方向相反。

调节阀动作迟钝

1.阀杆仅在单方向动作时迟钝。①气动薄膜执行机构中膜片破损泄漏;②执行机构中“0”型密封泄漏。

2.阀杆在往复动作时均有迟钝现象。①阀体内有粘物堵塞;②聚四氟乙烯填料变质硬化或石墨一石棉填料润滑油干燥;③填料加得太紧，摩擦阻力增大;④由于阀杆不直导致摩擦阻力大;⑤没有定位器的气动调节阀也会导致动作迟钝。

调节阀泄漏量增大

1.阀全关时泄漏量大。①阀芯被磨损，内漏严重，②阀未调好关不严。

2.阀达不到全闭位置。①介质压差太大，执行机构刚性小，阀关不严;②阀内有异物;衬套烧结。

流量可调范围变小。主要原因是阀芯被腐蚀变小，从而使可调的最小流量变大。
