暖通空调管道阀门选型原则

一、阀门选型原则

①、冷冻水机组、冷却水进出口设计蝶阀;

②、水泵前蝶阀、过滤器，水泵后止回阀、蝶阀;

③、集、分水器之间压差旁通阀;

④、集、分水器进、回水管蝶阀;

⑤、水平干管蝶阀;

⑥、空气处理机组闸阀、过滤器、电动二通或三通阀;

⑦、风机盘管闸阀(或加电动=通阀);

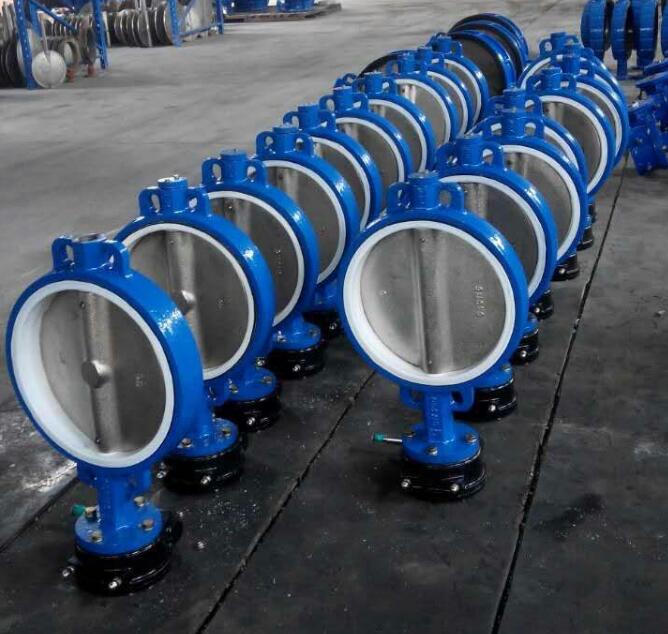

一般采用蝶阀时， 暖通建议:口径小于150mm时采用

手柄式蝶阀(D71X、D41X); 口径大于150mm时采用蜗轮传动式

蝶阀(D371X、D341X)。

二、选用阀门的注意事项

①、减压阀，平衡阀等必须加旁通;

②、全开全闭最好用球阀、闸阀;

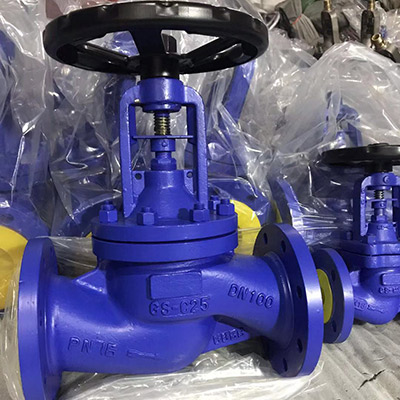

③、尽量少用截止阀;

④、阀门的阻力计算应当引起注意;

⑤、电动阀-定要选好的。

三、给水管道上使用的阀门，应根据使用要求按下列原则选型

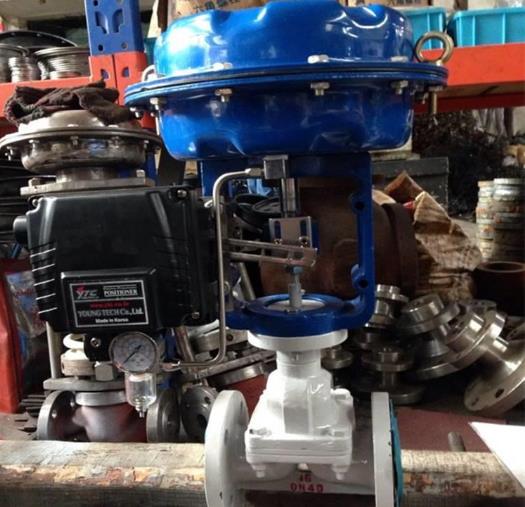

①、需调节流量、水压时，宜采用调节阀、截止阀;

②、要求水流阻力小的部位(如水泵吸水管上)，宜采用闸板阀;

③、安装空间小的场所，宜采用蝶阀、球阀;

④、水流需双向流动的管段上，不得使用截止阀;

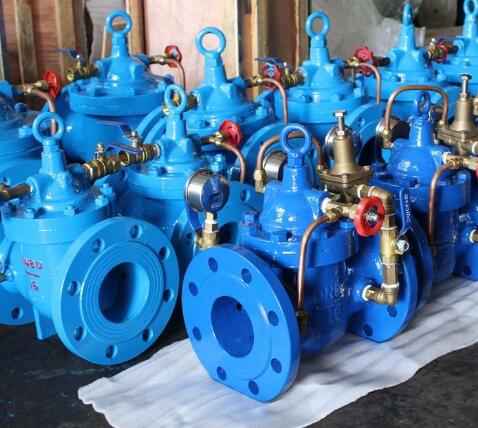

⑤、口径较大的水泵，出水管上，暖通设计杜老师提醒采用多功能阀止回阀设置要求。

四、止回阀设置要求

①、引入管上;

②、密闭的水加热器或用水设备的进水管上;

③、水泵出水管上;

④、进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。

注:装有管道倒流防止器的管段,不需再装止回阀。

五、止回阀的阀型选择

应根据止回阀的安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素确定，应符合下列要求:

①、阀前水压小的部位，宜选用旋启式、球式和梭式止回阀。

②、关闭后密闭性能要求严密的部位，宜选用有关闭弹簧的止回

阀。

③、要求削弱关闭水锤的部位,宜选用速闭消声止回阀或有阻尼

装置的缓闭止回阀。

④、止回阀的阀掰或阀芯，应能在重力或弹簧力作用下自行关

闭。

六、给水管道的下列部位应设置排气装置

①、间歇性使用的给水管网，其管网末端和最高点应设置自动排气阀。

②、给水管网有明显起伏积聚空气的管段，已在该段的峰点设自动排气阀或手动阀门门排气。

③、气压给水装置，当采用自动补气式气压水罐时，其配水管网的最高点应设自动排气阀。
