气动单座调节阀与气动双座调节阀有什么区别

随着科技不断发展,各行各业都离不开的流体系统,为满足需求也在不断的更新完善。而在流体系统中作为最关键的位置之一“阀门”也因不同的工况环境,应运而生的出现了各种适应不同作用、介质、温度、压力、环境的阀门。
今天大家就跟茂北阀门一起学习一下气动单座调节阀与气动双座调节阀有什么区别!
虽然气动单座调节阀与气动双座调节阀只有一字之差,但他们却属于两种不同结构的阀门,单座调节阀与双座调节阀所适合的使用工况也是不同的。

气动单座调节间的结构区别:

气动单座调节阀阀体内只有一个阀芯和一个问座。由阀杆带动阀芯上、下移动来改变阀芯阀座之间的相对位置,从而改变流过阀的流量。因为它是单阀芯结构,容易密a闭,甚至可以完全切断,因此其结构上又分调节型和切断型,它们的区别在于阀芯形状不同,前者力柱塞形,后者为平板形。由于单座阀只有一个阀芯,流体对间芯的推力不能像双座阀那样能互相平衡,因此不平衡力较大,尤其在高压差、大口径时,不平衡力更大,所以单座阀仅适用于低压差的场台,否则必须选用大推力的气动执行机构或配上阀门定位器。

                                                                              1.阀体2、阀芯3、阀盖4、定位器5.执行机构

气动双座调节闻的结构区别:

气动双座调节阀双座调节阀有正装和反装两种。正装时,阀芯向下位移,阀芯与阀座间的流通面积减少;反装时,阀芯向下位移,阀芯与阀座间的流通而积增大。气动双座调节阀之所以叫双座问是因为调节阀阀体内有两个阀芯和阀座,流体作用于上下阀芯的推力方向是相反的,推力接近而大致抵消,所以双座阀的不平衡力很小,阀前后可以有较大的压差,但是由于阀体内流路复杂,用于高压差是对阀体的冲蚀较产重。此外,由于上下两问芯不易同时关严,关闭时泄漏量大。

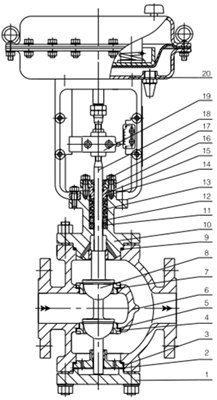

1.闷盖2.密封垫3、导向套4.下阀座5.密封垫6阀体7.上阀座8.阀芯9、密封垫10.阀盖11.填料12.隔套13.填料14.0型圈15.压套16.压板17.防尘圈18.阀杆19. 对夹指示块 20. 执行机构
总结:
气动单座调节阀与气动双座调节阀的区别是单座阀的泄露量小,允许差压小,流通能力小。适用于要求泄露量小和差压小的场合,气动双座调节间的允许使用差压大,比同口径的单座阀流通能力大,泄漏量大。适用于对泄需量要求不严格和差压较大的场合。
