料浆专用V型半球阀产品结构特征

料浆专用半球阀系本公司引进国外先进技术开发研制而成的新型产品，该系列产品主要应用于输送易沉淀、结垢、结晶析出、含杂质多的介质．结构上采用偏心——楔紧原理，通过传动机构达到闸紧、调节、启闭的作用。球体结构有普通半球体及V型半球体两种结构，其中，带V型切口的半球阀除具备普通半球阀的功能外还增加了独特的调节功能。该系列产品结构新颖、性能稳定、开启迅速轻便、磨损自行补偿：密封可靠耐用，可根据不同的工况条件选用不同的密封副材质，且易于调整维修；能自行破除结垢，方便启阀，无“死区”，克服了普通阀门易结疤、易堵塞、易泄漏、寿命短等弊端。

驱动装置有手动、蜗轮蜗杆传动、气动、电动。

料浆专用V型半球阀产品结构特征

1、设计制造按：GB/T12237
2、结构长度按：GB/T12221
3、法兰端尺寸按：GB/T 9115.8—11
4、检验标准：GB/T 13927
5、驱动方式：手动、电动蜗轮蜗杆传动
◎注：系列连接法兰尺寸可根据用户要求设计制造

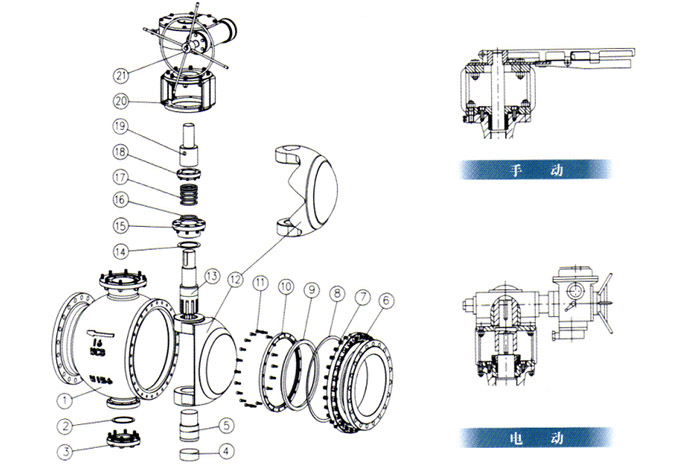

料浆专用V型半球阀产品结构图

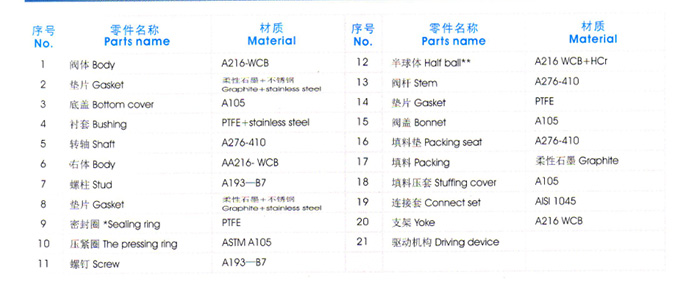

料浆专用V型半球阀主要零件材质表

料浆专用V型半球阀使用范围

制纸、医药、染料化工、氧化铝浆料等

料浆专用V型半球阀使用范围

1、采用板簧加载的可动阀座结构，阀座与球芯不会产生卡阻或脱离等问题，密封可靠，使用寿命长。
2、V型切口的球芯与金属阀座之间具有蒡切作用，特别适用于含纤维、微小固体颗粒、料浆等。
3、全开时流通能力大，压力损失小，且介质不会沉积在阀体中腔。
4、结构新颖、紧凑，通用性强。气动V型切断球阀还具有精确调节并可靠定位的功能，流量特性为近似等百分比，可调范围大，最大可调比为100:1。
