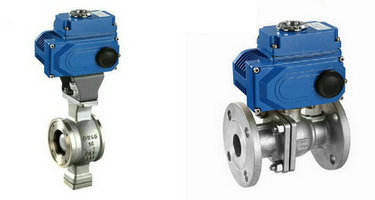

电动调节球阀图片

电动调节球阀产品概述：

电动调节球阀主要用于对管道介质压力、流量、液位等参数的调节控制，一般分为电动O型调节球阀和电动V型调节球阀，电动调节球阀内置伺服系统，无须另配伺服放大器，通过输入4~20mA信号及220VAC电源即可控制球阀的运转开度。电动调节球阀根据使用工况不同，可选用软密封或硬密封两种形式，其中常温常压可选用软密封PPL对位聚苯、PTFE聚四氟乙烯等，高温高压场合可选择金属材质硬密封，其中电动V型调节球阀带有V型切口，不仅可将纤维切断，防止卡死，它的V型开口可与阀座流道形成不同的V型角度，实现对管路介质各项参数的精确调节。该电动调节球阀适用于各种纸浆或纤维等粘稠介质，有效保证管路的流通，又能防止球阀球芯卡死的现象。

电动调节球阀主要技术参数：

公称通径：DN15~DN300（mm）

公称压力：1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa

连接方式：法兰式、对夹式

流量特性：近似快开特性

阀体结构：直通铸造球型阀

阀芯形式：O型球型阀芯、V型阀芯结构

密封材质：密封材质 聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）

泄漏量Q：软密封：零泄漏、硬密封：≤额定×0.001%

阀体材质：碳钢（WCB）、不锈钢304、不锈钢316

适用温度：软密封：-40°C~+180°C、 硬密封：-40°C~+450°C

适用介质：蒸汽、纸浆、污水、含有纤维颗粒固体悬浮介质及粉粒状介质

驱动形式：电动（可选防爆型）

电源电压：AC110V、AC220V、AC380V、（DC24V其它定制）

动作范围：0~90°

开关时间：8秒~15秒(DN15~DN50）、30秒~60秒(DN65~DN300）可定制

控制方式：智能调节型（输入输出4~20mA模拟信号实现调节功能）

环境温度：标准型:-20℃~+80℃

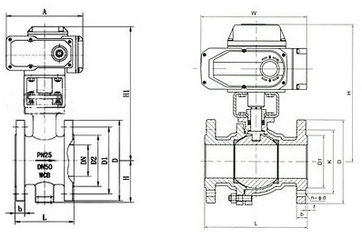

电动调节球阀结构图：

电动调节球阀标准规范：

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、JIS B2212～2214、NF E29-211、DIN2543。

3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验：JB/T 9092、API 598、GB/T13927

电动调节球阀订货须知：

1、对产品有特殊要求，须在订货合同中提供以下说明：

a．结构长度；

b．连接形式；

c．公称直径；

d．产品使用介质及温度、压力范围等、

e．试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
