电动智能一体化执行器产品说明

一、电动智能一体化执行器产品概述：

   电动智能一体化执行器主要适用于电源电压为220伏或380伏的开环与闭环控制系统当中，能够起到对控制阀各类阀门以及风门挡板等机构部件的驱动、控制和调节作用。产品集合了总线控制、磁控开关、编码以及遥控等自动化先进技术为一体，具有功能完全齐全、性能安全稳定与使用方便可靠等特点，同时采用了全智能非浸入式设计理念并且可以使用智能自检诊断和多重保护功能，简单容易操作的体验实现免开盖调试让产品成为传统电动执行器理想的替代品，广泛的应用到电力能源、石油化工、水泥钢铁、造纸及水处理等领域。

二、电动智能一体化执行器和普通电动执行机构有什么区别：

  虽然目前没有相关的国家标准和行业标准来给它们进行区分，可是目前电动智能一体化执行器和普通电动执行机构的却别已经形成共同的观点，那就是电动智能一体化执行器的智能性体现在以下几个方面：

  1、电动智能一体化执行器可以进行免开盖调试；

  2、电动智能性体现在具备了人机交互界面让使用更加方便；

  3、力矩检测使用的是先进的电机电流检测方式；

  4、位置传感器使用的是先进的绝对编码器和相对编码器；

  5、电动智能一体化执行器自带故障自我诊断功能，可以帮助用户在产品故障时第一时间找出故障原因并解决。

三、电动智能一体化执行器特点有哪些：

  1、外壳使用优质铝合金制作具有重量轻、耐腐蚀的特点；

  2、电动智能一体化执行器使用鼠笼式电机输出扭矩大；

  3、位置指示器安装在中心轴上可观察阀门位置，并且可根据需要安装SLU指示灯；

  4、配备有干燥器，避免电动智能一体化执行器内部水分过多导致凝结等；

  5、用凸轮机构控制的限位开关更加精确精准；

  6、配备扭矩开关具有过载保护功能避免电机损坏，这里提醒各位用户不要自己更改参数设备；

  7、为了避免转动部分不稳定发生反转设计了自锁功能；

8、使用直径2.5mm的接线端及来连接线路具有压力大、连接牢固的特点。

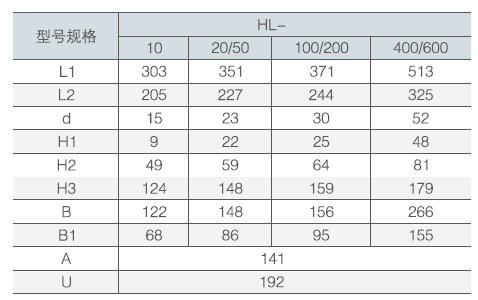

四、电动智能一体化执行器型号规格：

五、电动智能一体化执行器技术参数：

1、电动智能一体化执行器参数：输入信号为4到20毫安控制信号，输入阻抗小于等于250欧，输出信号为4到20毫安位置信号，负载电阻小于等于750欧。

2、产品开关输入量：脉冲信号的最小持续时间为100毫秒，输出量：k1到k6继电器隔离输出触点额定容量为交流250伏、直流30伏。

3、其它参数：调节次数可以达到每小时一千二百次并且电机的绝缘等级为F，模拟输出、输入都具备短路保护，防护等级为IP67（也提供IP68进行选择），电源电压：单相交流220伏三相交流380伏。

4、环境条件：零下30摄氏度到零上70摄氏度之间，相对湿度：小于等于百分之九十五，大气压力：86千帕到106千帕之间。

  5、位置传感信号：电阻阻值范围为500Ω-10K之间；

  6、灵敏度：带显示的为0.1-3％之间可调，不带显示灵敏度为1％、1.5％和2％三种选择；

六、电动智能一体化执行器产品结构：

      电动智能一体化执行器整体结构是由行程测量机构、力矩测量系统、电动操作机构、控制电路、人机对话界面、后备电源系统以及总线控制系统等组成。行程测量机构是由绝对编码器将阀体位置进行记录，力矩测量系统是通过检测电机的实时各项参数精确的测量电机实际工作力矩，电动操作机构采用了可以进行手自动结构切换设计理念。控制电路是将伺服放大器和执行机构融为一体并且采用大规模集成电路能够有效降低元件数量。人机对话界面可以实现让用户容易观察执行器的具体阀位、力矩以及各项状态参数，备后电源系统是可以在发生电源故障或断电的情况下进行电路供电。产品总线控制系统是将现场设备和自动控制装置两者之间的数字双向以及多点通讯进行自控，实现设备与系统之间的信息传递工作。

七、电动智能一体化执行器工作原理：

      电动智能一体化执行器工作原理是由内部的电动机驱动来对控制信号的接收，并且将其的功率进行规定量的放大再转换成输出轴合适的角度或直线移动，然后通过蜗杆减速可以带动输出轴执行转矩动作，就能够持续或者间歇性的去推动各个控制机构，来完成工作过程中的各项参数调整与控制。控制器机构原理是将伺服电机的动作向总机反馈实时信息，做到信号保护而且通过读取开关状态来选择执行机构应该处于的工作位置，对行程参数和灵敏程度进行调整。

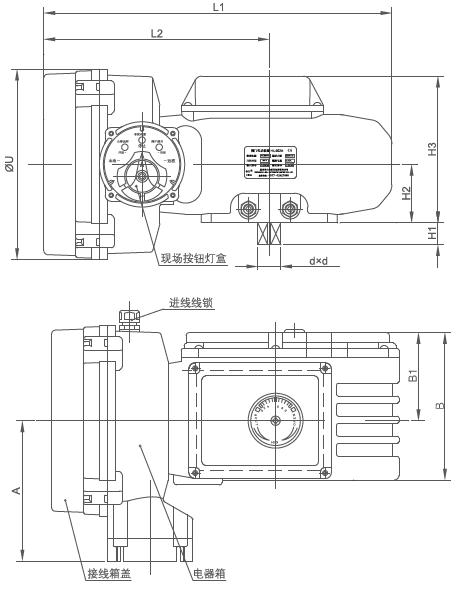

八、电动智能一体化执行器外形尺寸：

九、电动智能一体化执行器常见故障和解决方法：

  1、智能一体化执行器电机故障无法启动，故障原因有以下三种：控制线路故障、电源线断开形成、力矩控制机构故障，解决方法为：检查电源线排除线路故障，检查形成、力矩控制机构发现故障进行解决；

  2、输出轴转向异常、反向等故障，这种情况是由于电源线相序接反导致的，可以通过接线位置的调整来解决。

  3、阀门到位后电机无法停转或者灯不亮，这种故障是因为形成控制及故障或调整错误导致，我们要检查行程、力矩控制机构发现问题进行调整或更换；

  4、智能一体化执行器电机过热，过热一般是由于相线断开一根或连续长时间工作导致的，我们首先应当检查线路情况并停机休息以下即可。

十、电动智能一体化执行器选购介绍：

  1、选择正确的电气参数：

  首先我们在选购电动智能一体化执行器之前要明确自己需要的电器参数，自己需要一个什么样性能、功能的执行器产品，如果自己不会去根据电气参数进行选型，可联系上海锐尔自控在线客服帮助选型；

  2、厂家、价格等多方面的选择：

  在确定里电动智能一体化执行器电气参数之后，我们就可以从市场上众多的厂家、品牌中选择价格合适的产品了，这个时候希望大家擦亮双眼选择质量好、性能优且价格实惠的防爆电动执行器，这里推荐大家选择上海锐尔自控，厂家联系电话18817794347。
