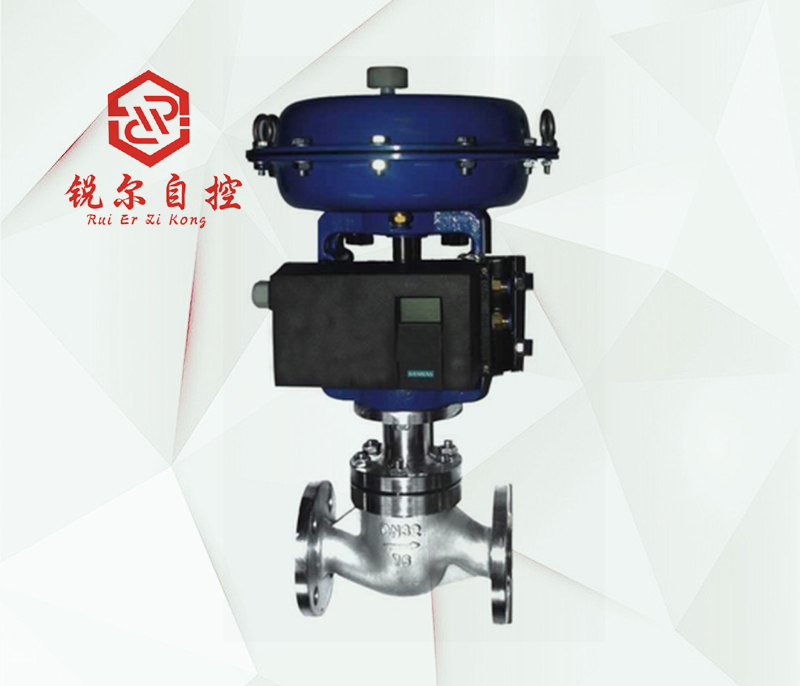

产品名称: ZJHP精小型气动薄膜单座调节阀
产品型号:ZJHP
询问ZJHP精小型气动薄膜单座调节阀价格
咨询电话:021-32035008
传真:
点击看大图
 产品介绍




      ZJHP精小型气动薄膜单座调节阀适用于各种轻重工业及楼宇管道。锐尔品质,全球共享!【调节阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

【调节阀】的阀体类型选择:调节阀的阀体种类很多,常用的阀体种类有①直通单座 ②直通双座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋转 ⑧蝶形 ⑨套筒式 ⑩球形等。

【调节阀】在具体选择时,可做如下考虑:

(1) 阀芯形状结构:主要根据所选择的流量特性和不平衡力等因素考虑。

(2) 耐磨损性:当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀的内部材料要坚硬。

(3) 耐腐蚀性:由于介质具有腐蚀性,尽量选择结构简单阀门。

(4) 介质的温度、压力:当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门,当温度≥250℃时应加散热器。

(5) 防止闪蒸和空化:闪蒸和空化只产生在液体介质。在实际生产过程中,闪蒸和空化会形成振动和噪声,缩短阀门的使用寿命,因此在选择阀门时应防止阀门产生闪蒸和空化。

ZJHP精小型气动薄膜单座调节阀概述:

ZJHP精小型气动薄膜单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。(可配附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等)



精小型气动薄膜调节阀 主要零件材料

本体材质为碳钢本体材质为不锈钢
1阀体WCBLCBWC91阀体CF8CF8MCF3M
2阀座3043043042阀座304316316L
3阀芯3043043043阀芯304316316L
4导向套3043043044导向套304316316L
5阀盖WCBLCBWC95阀盖CF8CF8MCF3M
6阀杆3043043046阀杆304316316L
7填料PTFE/柔性石墨7填料PTFE/柔性石墨
8弹簧65Mn8弹簧65Mn
9螺母3043043049螺母304316316L

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

精小型气动薄膜调节阀 主要技术参数

公称通径DN(mm)20253240506580100125150200
额定流量
系数KV
直线7.612.119.430.348.375.9121193.6302.5484759
等百分比6.91117.627.54469.3110176275440693
执行机构
型号
正作用ZHA-22ZHA-23ZHA-34ZHA-45
反作用ZHB-22ZHB-23ZHB-34ZHB-45
额定行程L(mm)16254060
膜片有效面积Ae(cm2)2804006001000
公称压力PN(MPa)1.6 2.5 4.0 6.4 10.0
固有流量特性直线 等百分比
固有可调比R50:1
信号范围Pr(KPa)20-60、20-100、40-200、60-100、80-240
气源压力Ps(MPa)0.14、0.25、0.28、0.40


ZJHP精小型气动薄膜单座调节阀
