气动薄膜套筒调节阀特点 ZJHM精小型气动薄膜套筒调节阀，由气动薄膜多弹簧执行机构和精小型套筒阀组成。主要特点如下：
1、 采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、 阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、 比普通的单、双座调节阀噪声降低10dB左右。
4、 结构简单，装拆维修方便。
气动薄膜套筒调节阀 主要零件材料| 本体材质为碳钢 | 本体材质为不锈钢 |
|---|
| 1 | 阀体 | WCB | LCB | WC9 | 1 | 阀体 | WCB | LCB | WC9 | | 2 | 垫片 | 316+石墨/PTFE | 2 | 垫片 | 316+石墨/PTFE | | 3 | 套筒 | 304 | 304 | 304 | 3 | 套筒 | 304 | 304 | 304 | | 4 | 阀芯 | 304 | 304 | 304 | 4 | 阀芯 | 304 | 304 | 304 | | 5 | 阀盖 | WCB | LCB | WC9 | 5 | 阀盖 | WCB | LCB | WC9 | | 6 | 阀杆 | 304 | 304 | 304 | 6 | 阀杆 | 304 | 304 | 304 | | 7 | 填料 | PTFE/柔性石墨 | 7 | 填料 | PTFE/柔性石墨 | | 8 | 弹簧 | 65Mn | 8 | 弹簧 | 65Mn | | 9 | 螺母 | 304 | 304 | 304 | 9 | 螺母 | 304 | 316 | 316L |
气动薄膜套筒调节阀 主要技术参数| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|
额定流量
系数KV | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | | 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 执行机构
型号 | 正作用 | ZHA-22 | ZHA-23 | ZHA-34 | ZHA-45 | | 反作用 | ZHB-22 | ZHB-23 | ZHB-34 | ZHB-45 | | 额定行程L（mm） | 16 | 25 | 40 | 60 | | 膜片有效面积Ae（cm2） | 280 | 400 | 600 | 1000 | | 公称压力PN（MPa） | 1.6 2.5 4.0 6.4 10.0 | | 固有流量特性 | 直线 等百分比 | | 固有可调比R | 50：1 | | 信号范围Pr（KPa） | 20-60、20-100、40-200、60-100、80-240 | | 气源压力Ps（MPa） | 0.14、0.25、0.28、0.40 |

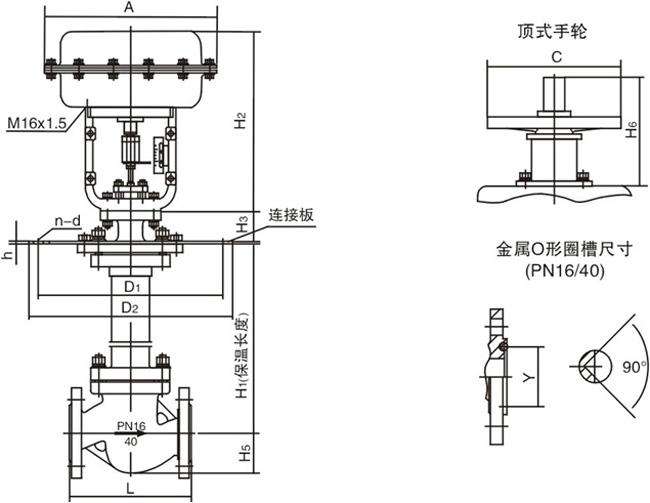

注：1、表中重量为不带附件标准型数据，也可安装侧装式手轮。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
