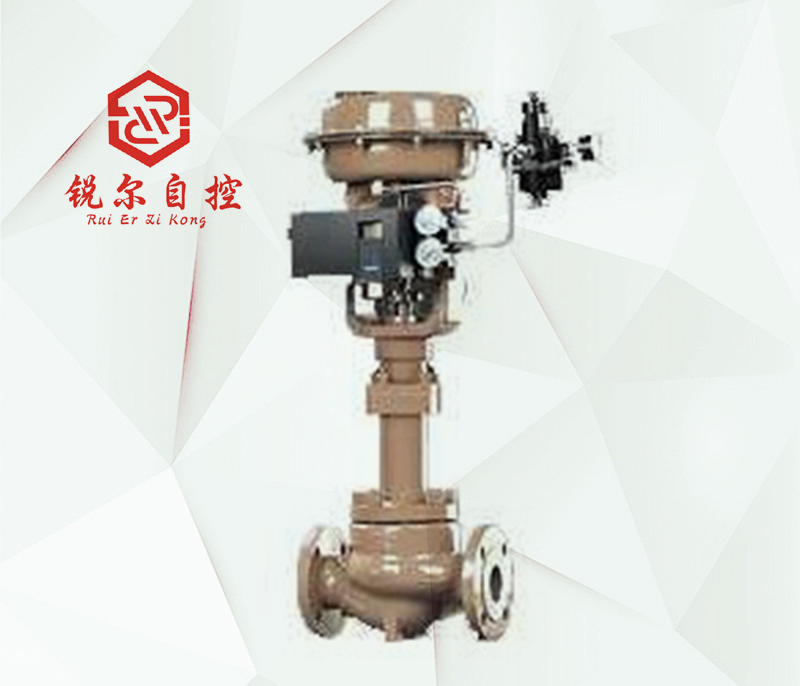

产品名称：	ZJHM精小型气动薄膜套筒调节阀
产品型号：	ZJHM

咨询电话：18817794929
传真：
点击看大图

产品介绍

【产品介绍】

ZJHM精小型气动薄膜套筒调节阀由气动多弹簧薄膜执行机构和低流阻套筒阀组成，普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。

【执行标准】

设计规范：GB/T 17213.1
结构长度：GB/T 12221
试验与检验：ASME B16.104
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928

【技术参数】

ZJHM精小型气动薄膜套筒调节阀技术参数
公称通径DN		20				25	40		50	65	80	100	150		200	250	300
阀座直径do (mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	6300	900	1400
行程mm		16						25		40			60			100
公称压力(MPa)		1.6，2.5、4.0、6.4MPa
阀体可选材质		WCB、CF8,CF3,CF3M,CF8M
阀芯可选材质		304,316
流量特性		等百分比特性，线性特性和快开特性
基本误差%		不带定位器±5% ,带定位器±1%
回差%		不带定位器±3% ,带定位器1%
死区%		不带定位器±3%,带定位器0.4%
允许泄漏量		≤额定流量x10^-4
可调范围		50:1
环境温度℃		-40~+85
气源		压力：0.14、0.25、0.4MPa，接头：M10x1
可选配件		定位器、手轮机构、空气过滤减压器
公称压力/介质温度/阀体材料	1.6MPa	常温-20℃~＋200℃/ 铸铁HT200
	4.0MPa	常温-20℃~＋200℃/ 铸钢WCB, 铸不锈钢CF8,CF3
		中温-40℃~＋450℃/ 铸钢WCB, 铸不锈钢CF8,CF3
	6.4MPa	常温-20℃~＋200℃ 铸钢WCB 铸不锈钢CF8,CF3
		中温-40℃~＋450℃/ 铸钢WCB, 铸不锈钢CF8,CF3

【允许压差】

ZJHM精小型气动薄膜套筒调节阀允许压差
开关方式	执行机构型号	弹簧范围KPa	气源压力MPa	公称通径（mm）
开关方式	执行机构型号	弹簧范围KPa	气源压力MPa	25	40	50	65	80	100	150	200
气关	ZHA-22	20-100 20-100 40-200	0.14 0.25 0.4	3.00
				6.4
				6.4
	ZHA-23	20-100 20-100 40-200	0.14 0.25 0.4		2.25	1.95
					6.4	6.4
					6.4	6.4
	ZHA-34	20-100 20-100 40-200	0.14 0.25 0.4				2.36	2.04	1.67
							6.4	6.4	6.4
							6.4	6.4	6.4
	ZHA-45	20-100 20-100 40-200	0.14 0.25 0.4							1.41	1.14
										6.4	6.4
										6.4	6.4
气开	ZHB-22	20-100 40-100 80-240	0.14 0.25 0.4	1.50
				4.50
				6.4
	ZHB-23	20-100 40-100 80-240	0.14 0.25 0.4
					1.13	0.98
					3.38	2.93
	ZHB-34	20-100 40-100 80-240	0.14 0.25 0.4		6.4	6.4	1.18	1.02	0.84
							3.54	3.06	2.51
							6.4	6.4	5.85
	ZHB-45	20-100 40-100 80-240	0.14 0.25 0.4							0.71	0.57
										2.12	1.71
										4.94	4.00

【连接尺寸】

ZJHM精小型气动薄膜套筒调节阀外形尺寸
公称通径	L			H		H1				ФA
公称通径	PN1.6、2.5	PN4.0	PN6.4	普通	高温	PN1.6	PN2.5	PN4.0	PN6.4	ФA
G3/4″	120	120	120	253		31	31			236
20	181	194	206	398.5	548.5	45	52.5		65	285
25	184	197	210	410.5	560.5	50	57.5		70
40	222	235	251	455	620	65	75		85
50	254	267	286	457.5	627.5	70	82.5		90
65	276	292	311	610	790	80	92.5		102.5	360
80	298	317	337	622	8.7	95	100		107.5
100	352	368	394	640	850	105	110	117.5	125
150	451	473	508	870	1130	132.5	142.5	150	172.5	470
200	600	610	650	890	1150	160	170	187.5	207.5	470

【结构图片】

ZJHM精小型气动薄膜套筒调节阀结构图

【型号说明】

Z	J	H	M	16	C	G	K
自控阀门	执行机构：	多弹簧气动薄膜执行机构	阀门结构类型：	公称压力：	阀体材质：	温度类型：	作用型式：
	J：表示精小型		P：表示单座	16：表示1.6MPa	C：表示碳钢	G：中温型常温省略	K：表示气开型
			N：表示双座	25：表示2.5MPa	P：表示不锈钢		B：表示气关型
			M：表示套筒阀	40：表示4.0MPa	F46：表示阀体衬氟
				64：表示6.4MPa

更多产品：ZJHP精小型气动薄膜单座调节阀 ZJHJ精小型气动薄膜调节角阀

分类导航

产品展示

波纹管密封平衡笼式调节阀

顶部导向型单座调节阀

气动薄膜双座调节阀

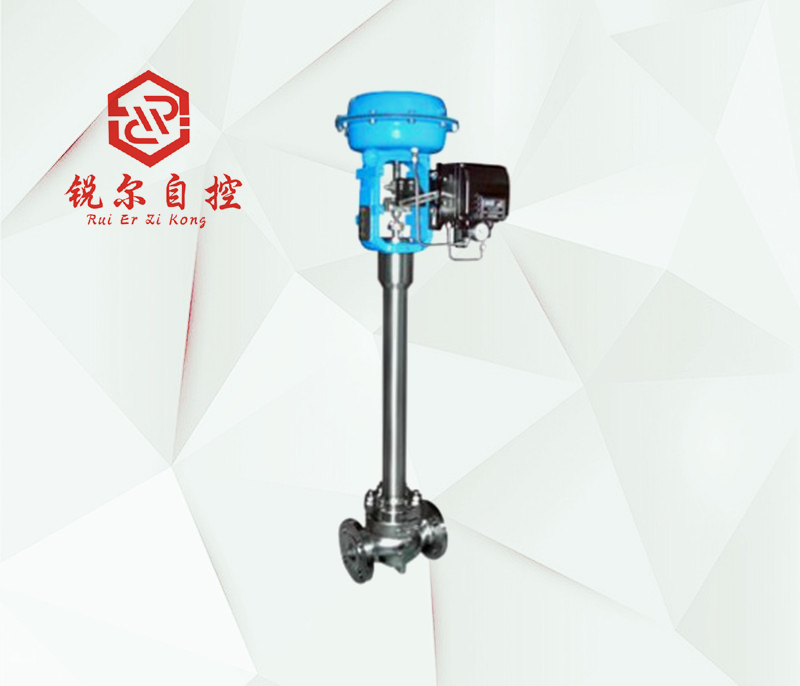

精小型气动薄膜低温单座调节阀
