当前位置 : 气动蝶阀 >> - -ZJHJ精小型气动薄膜调节角阀

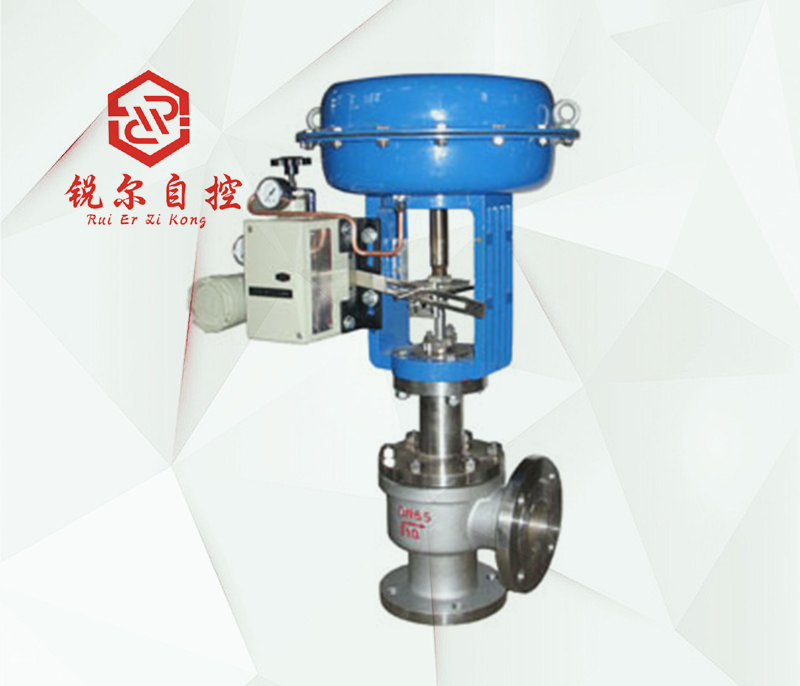

产品名称：	ZJHJ精小型气动薄膜调节角阀
产品型号：	ZJHJ

咨询电话：18817794929
传真：
点击看大图

产品介绍

产品概述

ZJHJ精小型气动薄膜调节角阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。特别适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、便于自净与清洗的场合。

气动角式调节阀主要零件材料

本体材质为碳钢					本体材质为不锈钢
1	阀体	WCB	LCB	WC9	1	阀体	CF8	CF8M	CF3M
2	阀座	304	304	304	2	阀座	304	316	316L
3	阀芯	304	304	304	3	阀芯	304	316	316L
4	导向套	304	304	304	4	导向套	304	316	316L
5	阀盖	WCB	LCB	WC9	5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	304	304	6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨			7	填料	PTFE/柔性石墨
8	弹簧	65Mn			8	弹簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

气动角式调节阀主要技术参数

公称通径DN（mm）			20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV		直线	6.9.6	11	17.6	27.5	44	69	100	176	275	440	690
额定流量系数KV		等百分比	6.3	10	16	25	40	63	100	160	250	400	630
执行机构型号		正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
执行机构型号		反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
额定行程L（mm）			16		25			40			60
膜片有效面积Ae（cm2）			280		400			600			1000
公称压力PN（MPa）			1.6 2.5 4.0 6.4 10.0
固有流量特性			直线-等百分比
固有可调比R			50：1
信号范围Pr（KPa）			20-60、20-100、40-200、60-100、80-240
气源压力Ps（MPa）			0.14、0.25、0.28、0.40
允许泄露量			Ⅵ级
工作温度	常温型		-20—200、-40—250、-60—250
	散热型		-40—450、-60—450
	高温型		450—560
	低温型		-60— -100、-100— -200、-200— -250
