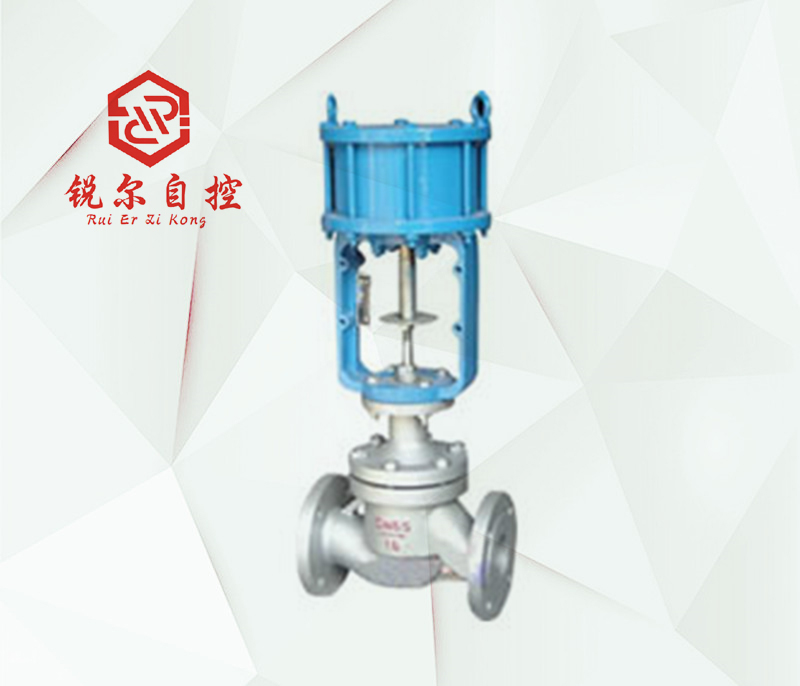

一、气动活塞调节阀 概述 ZSJM型精小型气动活塞式套筒调节阀是由ZSA(B)-P型弹簧活塞式可调零执行机构和精小型套筒阀组件组成，结构比ZJHP、ZJHM更轻小。推力更大,但灵敏度稍差。阀芯采用平衡式结构，许用压差大，抗振性好，噪声低、稳定性好，装拆简便，选择不同的弹簧范围可得需要的许用压差。
应用于要求噪音低，工作压差大或按装位置受限制或要求响应速度快的工业生产过程的自控系统中。气动活塞式调节阀均带阀门定位器 。 二、气动活塞调节阀 主要技术参数 | 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
|---|
| 阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|
额定流量
系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.6 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
|---|
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
|---|
执
行
机
构 | 型号 |
|
|
|
|
|---|
| 气缸直径 | 125 | 160 | 200 | 250 |
|---|
| 行程mm | 16 | 25 | 40 | 60 |
|---|
| 弹簧范围KPa | 气关式：40～200，气关式80～240，100～200，200～350，350～500 |
|---|
| 流量特性 | 直线；等百分比 |
|---|
| 可调比 | R=50：1 |
|---|
| 公称压力MPa | 1.6;4.0;6.4; |
|---|
| 介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
|---|
| 法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
|---|
三、气动活塞调节阀 性能指标(带定位器) | 项目 | 指标值 | 项目 | 指标值 |
|---|
| 基本误差% | 1.0 | 始
终
点
偏
差% | 气关 | 始点 | 1.0 | | 始点 | | 回差 | 1.0 | 气关 | 始点 | 1.0 | | 死区 | 0.4 | 始点 | | 额定行程偏差% | 2.5 | 允许泄漏量L/h | 阀额定容量 |
四、气动活塞调节阀 允许压差(MPa)ZSJP气动活塞式单座调节阀 | 气源压力MPa | 弹簧范围MPa | 公称通径DN |
|---|
| 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
|---|
| 10 | 12 | 15 | 20 | 32 | 40 | 125 | 150 |
|---|
| 0.25 | 40-200 | 2.9 | 2.5 | 1.6 | 0.9 | 0.73 | 0.8 | 0.6 | 0.31 | 0.29 | 0.19 | 0.12 | 0.13 | 0.09 | 0.05 | | 0.30 | 80-240 | 5.9 | 5.0 | 3.2 | 1.8 | 1.47 | 1.6 | 1.2 | 0.62 | 0.59 | 0.39 | 0.24 | 0.27 | 0.18 | 0.10 | | 0.25 | 100-200 | 6.4 | 6.25 | 4.0 | 2.25 | 1.84 | 2.0 | 1.3 | 0.78 | 0.74 | 0.49 | 0.31 | 0.34 | 0.22 | 0.123 | | 0.40 | 200-350 | 6.4 | 6.4 | 4.5 | 3.68 | 4.0 | 2.6 | 1.56 | 1.48 | 0.98 | 0.62 | 0.78 | 0.44 | 0.246 | | 0.55 | 350-500 | 6.4 | 6.4 | 6.4 | 4.5 | 2.73 | 2.6 | 1.72 | 1.1 | 1.2 | 0.77 | 0.43 |
ZSJM气动活塞式套筒调节阀 | 气源压力MPa | 弹簧范围
KPa | 公称通径DN |
|---|
| 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
|---|
| 32 | 40 | 125 | 150 |
|---|
| 0.25 | 40-200 | 0.37 | 6.4 | 6.4 | 5.7 | 4.2 | 3.3 | 2.7 | 2.5 | 1.8 | 1.3 | | 0.30 | 80-240 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.4 | 5.0 | 3.6 | 2.6 | | 0.25 | 100-200 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.2 | 4.5 | 3.2 | | 0.40 | 200-350 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | | 0.55 | 350-500 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 |
注：1.表列数据为气开式。
2.选用压差超过1MPa时阀芯阀座密封面处应堆焊硬质合金或改用其它材料。 五、气动活塞调节阀 主要零件材料及使用温度范围| 阀体、上阀盖 | ZG230-450 | -40～+450℃ |
|---|
| ZG1Cr18Ni9Ti | -250～+550℃ | | ZGOCr18Ni12Mo2Ti | -250～+550℃ | 阀塞、
套筒 | 1Cr18Ni9 | -250～+550℃ |
|---|
| OCr18Ni12Mo2Ti | -250～+550℃ | | 填料 | 聚四氟乙烯 | -40～+200℃ |
|---|
| 柔性石墨 | -200～+600℃ | | 活塞环 | TPU |
|
|---|
| 压缩弹簧 | 60Si2MnA |
|---|
| 气缸 | 铝合金精拉管
硬阳极氧化 |
|---|
六、气动活塞调节阀 可配附件| 型 号 | 名称 | 备注 |
|---|
| QFH-261 | 空气过滤减压器 |
| | 或QGJ-261 | 空气过滤减压器 |
| | ZPQ | 气动阀门定位器 | 20～100KPa | | 或ZPD-171/172 | 电气动阀门定位器 | 4～２０mA
0～１０mA | | 气动大功率放大器 | 1：2 | | ZPQ | 气动保位阀 |
| | ZPXS | 侧装手操机构 |
|
七、气动活塞调节阀 外形尺寸和重量| 公称通径DN | D | L | H | H1 | 重量kg |
|---|
| PN16 | PN40 | PN64 | 常温 | 中温 | PN16 | PN40 | PN64 | PN16 | PN40 |
|---|
| 25 | 148 | 184 | 197 | 210 | 383 | 533 | 57.5 | 57.5 | 67.5 | 17 | 21 | | 40 | 185 | 222 | 235 | 251 | 423 | 588 | 72.5 | 72.5 | 82.5 | 20.4 | 29.4 | | 50 | 254 | 267 | 286 | 450 | 596 | 80 | 80 | 87.5 | 24.4 | 34.4 | | 65 | 232 | 276 | 292 | 311 | 582 | 762 | 90 | 90 | 100 | 42 | 61 | | 80 | 298 | 317 | 337 | 594 | 779 | 97.5 | 97.5 | 105 | 50 | 73 | | 100 | 352 | 368 | 394 | 612 | 810 | 107.5 | 115 | 125 | 80 | 94 | | 150 | 283 | 451 | 473 | 508 | 787 | 1047 | 140 | 150 | 170 | 120 | 140 | | 200 | 600 | 600 | 650 | 807 | 1067 | 167.5 | 187.5 | 202.5 | 180 | 201 |
