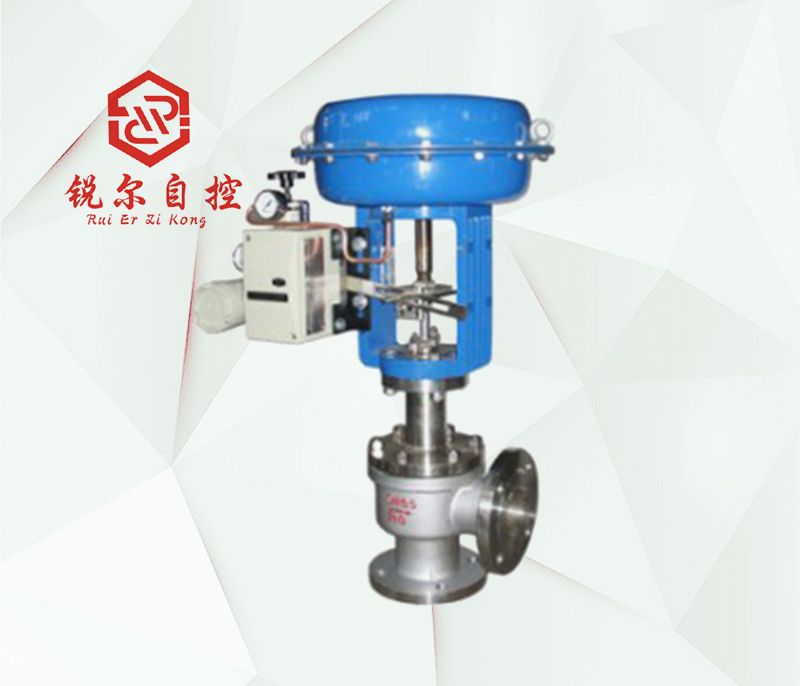

气动角式调节阀概述

       ZJHS气动角式调节阀采用顶导向结构，配用多弹簧薄膜执行机构。具有结构紧凑、重量轻、动作灵敏、压降损失少、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。角阀专用于介质粘度大、易结晶、含有悬浮颗粒、90o弯接处,由于角形单座阀阀体无死角，便于吹扫，因此特别多用于食品工业中。

　　本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型、低温型、高温散热型等多个品种。 产品公称压力等级有PN16、25、40、64(63);20(Class150)、50(Class300)、110((Class600)口径范围DN15～250。适用流体温度由-250°C～+550°C范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级。流量特性有线性或等百分比。设计单位及用户可根据具体工况进行选择。本产品等效于国产ZJHS角阀。

气动角式调节阀 主要零件材料

 注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

气动角式调节阀 主要技术参数
