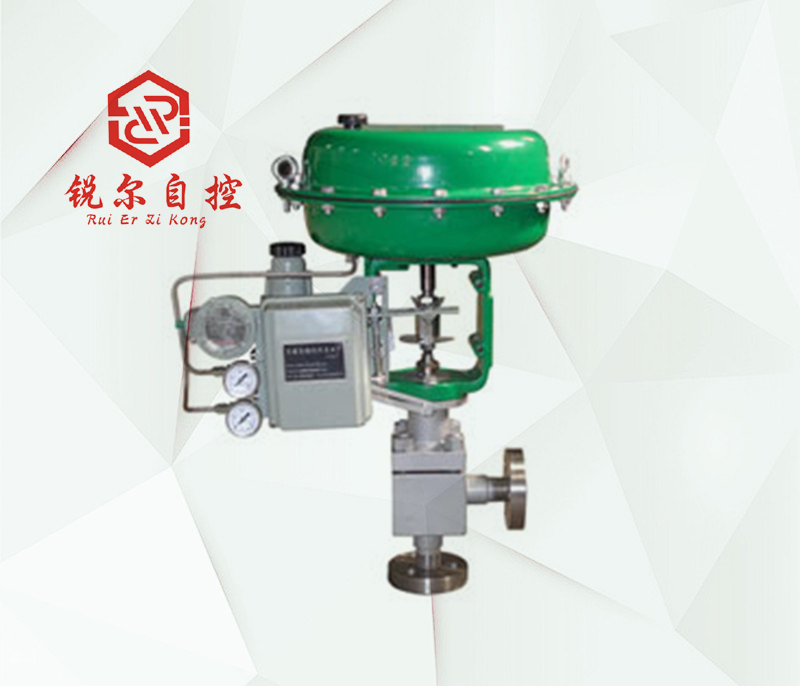

产品名称：	气动薄膜精小型角形高压调节阀
产品型号：	ZMA/B

咨询电话：18817794929
传真：
点击看大图

产品介绍

ZMA(B)S-220/320型气动薄膜高压角形调节阀是专为高压系统使用的一种特殊阀门。与气动或电动（配用电－气转换器）调节仪表等连接后，广泛应用于化肥、石化、电站、轻工等行业中作生产过程的自动调节和远程控制。
气动薄膜高压角形调节阀采用改变讯号压力来变化阀门的流能截面，从而达到介质流量的改变，完成对所需参数（如压力、流量、温度、液位等）的调节。

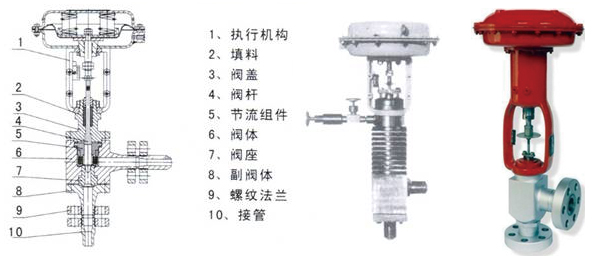

气动薄膜高压角形调节阀是专为高压系统设计的一种阀门，阀的结构型式为角形单座式，阀芯为柱塞阀，用于高压差条件下的阀芯头部渗铬或镶以硬质合金，以抗高压条件下的冲刷和气蚀，提高使用寿命。

电动调节阀,气动调节阀,自力式调节阀,气动切断阀,高压调节阀,温度调节阀

气动高压调节阀主要技术参数

公称通径(mm)	20				25	40		50	65	80	100	150
阀座直径(mm)	10	12	15	20	25	32	40	50	65	80	100	125	150
流量系数Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400
可调范围	30：1
公称压力	标准产品1.6、4.0、6.4MPa；特殊订货10、22、32MPa
阀芯形式	单座柱塞型阀芯
流量特性	直线、等百分比
工作温度	普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃
法兰标准	符合JB78-59、JB79-59标准，JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等生产

气动高压调节阀主要零件材料

零件名称	阀体	阀杆	阀芯	阀座	填料	压缩弹簧	波纹薄膜
材料	40锻钢不锈钢钼二钛	2Cr13 不锈钢钼二钛	2Cr13或堆焊钴铬钨硬质合金	2Cr13或堆焊钴铬钨硬质合金	V形聚四氟乙烯圈	60Si2Mn	丁睛橡胶夹尼衬里

气动高压调节阀性能指标

序号	项目		单位	不带定位器	带定位器
1	基本误差		％	±4	±1
2	回差		％	2.5	1
3	死区		％	1.5	0.1
4	允许泄漏量		％	为C值的0.01％，对C≤4.Q泄≈0
5	额定流量系数Kv偏差	C≤4	％	±15
5	流量特性误差	C>4	％	±10

气动高压调节阀外形尺寸

公通径 (mm)		6	10	15	25	32	40	50	65	80	100	125	150
L1(mm)		100	105	105	120	135	190	225	275	315	365	400	510
L2(mm)		83	90	105	120	135	165	190	215	260	290	300	400
薄膜式	H(mm)	407	406	425	401	493	502	500	630	630	620	848	910
	D(mm)	285				360			470			620
	重量(KG)	37	43	46	52	93	160	123	224	297	442	650	780
活塞式	H(mm)	527	526	545	521	586	595	593	655	655	645	758	820
	D(mm)	264							352			490
	重量(KG)	51	57	60	66	92	105	122	217	290	435	628	758
