产品名称：	气动薄膜三通调节阀
产品型号：	ZAZQ、ZAZX

咨询电话：18817794929
传真：
点击看大图

产品介绍

气动三通调节阀产品概述

ZAZQ、ZAZX气动三通调节阀由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、安装维修简便等优点。气动三通调节阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。阀体为三通结构，即一进两出（分流型），两进一出（合流型），从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。气动三通调节阀应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀A使用，占据空间体积小，节省安装管道及费用。

气动薄膜三通分(合)流调节阀主要零件材料

本体材质为碳钢					本体材质为不锈钢
1	阀体	WCB	LCB	WC9	1	阀体	CF8	CF8M	CF3M
2	阀座	304	304	304	2	阀座	304	316	316L
3	阀芯	304	304	304	3	阀芯	304	316	316L
4	导向套	304	304	304	4	导向套	304	316	316L
5	阀盖	WCB	LCB	WC9	5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	304	304	6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨			7	填料	PTFE/柔性石墨
8	弹簧	65Mn			8	弹簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

注：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

气动薄膜三通分(合)流调节阀主要技术参数

公称通径DN（mm）		20	25		32		40		50		65		80		100		125		150		200
额定流量系数KV	合流	6.3	8.5		13		21		34		53		85		135		210		340		535
额定流量系数KV	分流												85		135		210		340		535
额定行程L（mm）		16			25						40						60
膜片有效面积Ae（cm2）		280			400						600						1000
公称压力PN（MPa）		1.6 2.5 4.0 6.4 10.0
固有流量特性		直线等百分比
固有可调比R		30：1
信号范围Pr（Kpa）		20-100、40-200、60-100、80-240
气源压力Ps（Mpa）		0.14、0.25、0.28、0.40
允许压差△P（MPa）		0.93		0.86		0.75		0.48		0.31		0.27		0.18		0.11		0.12		0.09		0.05

气动薄膜三通分(合)流调节阀主要性能指标

序号	项目		性能指标
序号	项目		不带定位器	带定位器
1	基本误差＜（%）		±5	±1
2	回差＜（%）		3	1
3	死区＜（%）		3	0.4
4	始终点偏差＜（%）	始点（%）	±5	±1
4	始终点偏差＜（%）	终点（%）	±2.5	±1
5	额定行程偏差（%）		+2.5
6	允许泄露量（1/h）		10-3×阀额定容量
7	额定流量系数偏差（%）		±10
8	固有流量特性		符合IEC534-1和GB/T13927-2000中归动的斜率偏差要求

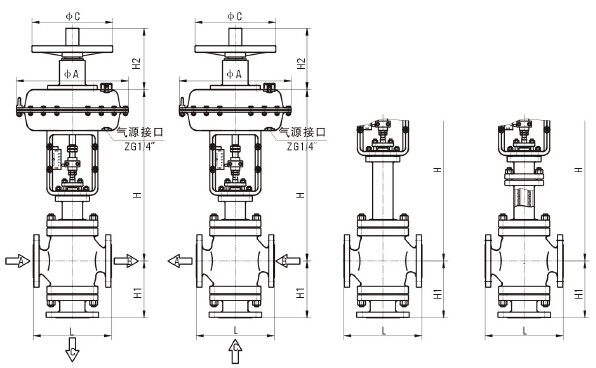

气动三通调节阀主要外形及连接尺寸

电动调节阀,气动调节阀,自力式调节阀,气动切断阀,高压调节阀,温度调节阀

公称通径（DN）		20	25	32	40	50	65	80	100
结构长度（L）	PN16/25	180	185	200	220	250	275	305	350
	PN40	185	190	210	230	255	285	310	355
	PN64	190	200	220	240	265	295	320	370
H1		155	155	175	180	200	235	250	260
H2		298	298	298	298	298	380	380	380
H3		235	235	247	256	268	364	384	394
H4		365	365	425	420	445	660	680	690
H5		110	117	120	139	144	188	208	220
H6		180	180	180	180	180	236	236	236
A		282	282	282	282	282	360	360	360
C		220	220	220	220	220	270	270	270
L1		289	289	289	289	289	347	347	347
压力等级		GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
执行机构		ZHB-22			ZHB-23		ZHB-34
