产品名称：	HCP气动平衡笼式单座调节阀
产品型号：	HCP

咨询电话：18817794929
传真：

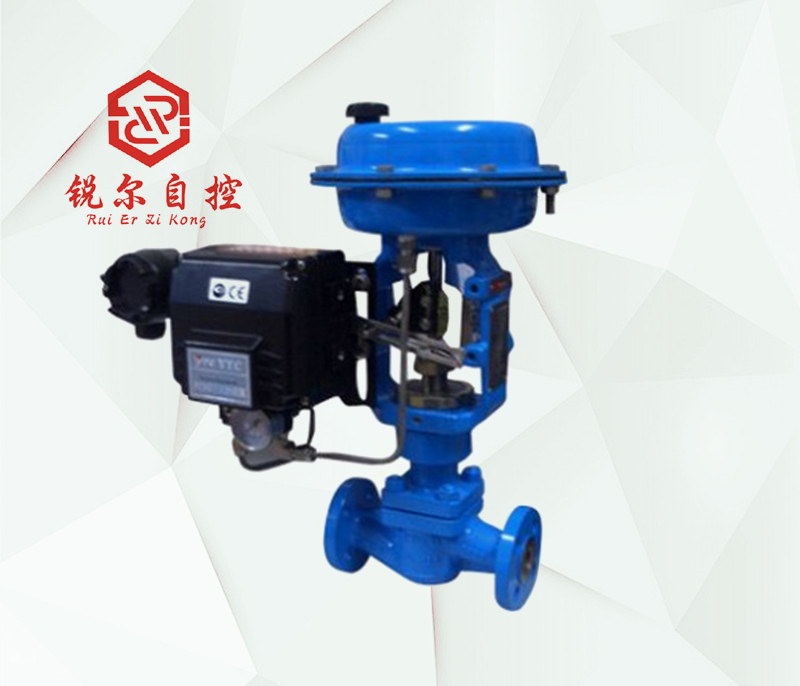

点击看大图

产品介绍

一、HCP气动平衡笼式单座调节阀概述

HCP气动平衡笼式单座调节阀是CV3000系列产品之一。HCP平衡笼式单座调节阀是一种改进型压力平衡式调节阀，该阀在阀塞或套筒上使用了高性能的密封环，有效地提高了泄漏等级。阀结构紧凑,有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小,流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。调节阀动态稳定好，噪音底，空化腐蚀小。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。

二、HCP平衡笼式单座调节阀阀体参数

阀体型式		直通笼式单座铸造球型阀
公称通径		32、40、50、65、80、100、125、150、200、250、300、350mm
公称压力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
连接型式	密封面型式	FF、RF、RJ、LG、MFM
	法兰标准	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接标准	嵌接焊SW(32~50mm)；对接焊BW(65~350mm)
材料		铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖	常温型	-5～+230℃
	伸长I型	+230～+566℃
	伸长II型	-100～-45℃
	伸长III型	-196～-100℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

HCP平衡笼式单座调节阀阀内件

流量特性	软阀座	等百分比特性(%)和线性特性(L)
阀芯形式		带组合密封圈或活塞环的压力平衡式阀芯
流量特性	金属阀座	等百分比特性(%)和线性特性(L)
材料		不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

HCP平衡笼式单座调节阀执行机构

执行器型式	HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料	乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围	80~240KPa
供气压力	280~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口	RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
环境温度	-30~+70℃
作用形式	气-关式或气-开式
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

HCP平衡笼式单座调节阀主要性能

泄漏量	金属阀座	小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
泄漏量	软阀座	小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级
回差	带定位器	小于全行程的1%
回差	不带定位器	小于全行程的3%
基本误差	带定位器	小于全行程的±1%
	不带定位器	小于全行程的±5%
	—	注：采用标准的V型聚四氟乙烯填料
可调范围		50:1
