气动软密封蝶阀产品概述：

气动软密封蝶阀是一种密封性能和防腐性能较好的中线型蝶阀，按密封结构可根据使用工况分为法兰蝶阀和对夹式蝶阀，可用于含有腐蚀性介质及泄漏量要求较高的常温常压场合。气动软密封蝶阀采用密封结构，密封材料有橡胶、聚四氟乙烯等，泄漏量可达到零泄漏。由于结构特征的限制，气动软密封蝶阀不适用于高温、高压及抗磨损等行业，只适合在常温环境和低压、中压等场所做开关切断和调节流量使用。

气动软密封蝶阀主要技术参数：

公称通径：DN50~1200mm、

公称压力：1.0Mpa、1.6Mpa、2.5Mpa

连接方式：对夹式连接、法兰式连接

阀体形式：直通铸造蝶阀

阀芯形式：蝶板式

流量特性：近似快开型

密封结构：对夹式蝶阀、法兰式蝶阀

泄  漏 量：软密封：零泄漏

阀板材质：球墨铸铁、不锈钢304、不锈钢316等

密封材质：PTFE（聚四氟乙烯）、EPDM（乙丙橡胶）、丁腈橡胶等

阀体材质：球墨铸铁、碳钢（WCB）、不锈钢304、不锈钢316等

适用温度：聚四氟乙烯 PTFE:-40°C~+180°C、EPDM（乙丙橡胶）：-40°C~+150°C、等

驱动形式：压缩空气（4~7bar） (可带手轮)

气源接口：G1/4"、 G1/8"、 G3/8"、 G1/2"

控制形式：开关型（开关两位切断）、智能调节型（4~20mA模拟信号）

作用形式：单作用(弹簧复位)：气关式(B)-失气时阀位开(FO)：气开式(K)-失气时阀位关(FC)

作用形式：双作用(通气开关)：气关式(B)-失气时阀不变(FL)：气开式(K)-失气时阀不变(FL)

工作场合：水、气体、油品、腐蚀性介质等（常温、常压、常温低压场合）

环境温度：-30°C~+70°C

可配附件：定位器、电磁阀、空气过滤减压器、行程开关、阀位传送器、手轮机构等

产品特点：密封性能好，耐老化、耐腐蚀、使用寿命长。

气动软密封蝶阀产品优点：

（1）结构简单，流阻系数小，流量特性趋于直线，不会滞留杂物。

（2）蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

（3）按结构方式可分为气动法兰蝶阀和气动对夹式蝶阀，满足不同的工业管道。

（4）密封件可以退换，密封性能可靠达到双向密封零泄漏。

（5）密封材料耐老化，耐腐蚀，使用寿命长。

气动软密封蝶阀执行机构参数：

双作用执行器：开关动作都要通过气源来驱动执行，通气开、通气关、气源故障保持当前位置。

单作用执行器：开关动作只有开启或关闭是气源驱动，而关闭或开启是靠弹簧来复位的。

单作用常闭型：通气开启、断气关闭、气源故障关闭。

单作用常开型：通气关闭、断气开启、气源故障开启。

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器

调节型附件：电气定位器、气动定位器、电气转换器

回讯器：也叫限位开关，远程反馈开关信号（可防爆）

电磁阀：双作用选二位五通、单作用选二位三通（可防爆）

三联件：可对气源稳压、过滤、气缸加润滑油

气源处理附件：空气过滤减压阀、气源处理三联件

手动机构：转动手轮机构、手动开启阀门和手动关闭阀门

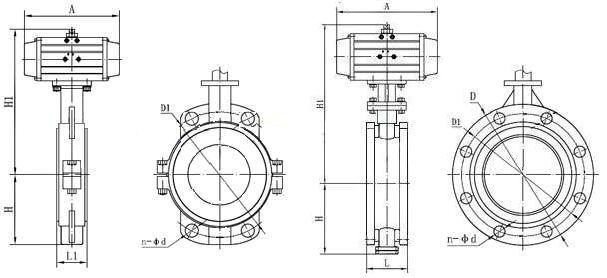

气动软密封蝶阀外形结构图：

气动软密封蝶阀和气动硬密封蝶阀的区别：

（1）软密封蝶阀多为中线型，硬密封多为单偏心、双偏心、三偏心蝶阀结构。

（2）软密封用于常温环境，硬密封可用于低温、常温、高温等环境。

（3）软密封使用于低压、常压。硬密封可以使用于中高压等场合。

（4）软密的和三偏心硬密封蝶阀密封性能好，三偏心蝶阀在高压高温环境下可以保持良好的密封。

（5）软密封的优点是密封好，缺点是容易老化，磨损，使用寿命短。

（6）硬密封蝶阀使用寿命长，但是密封性相对比软密封差。

气动软密封蝶阀订货须知：

1、对产品有特殊要求，须在订货合同中提供以下说明：

a．结构长度；

b．连接形式；

c．公称直径；

d．产品使用介质及温度、压力范围等、

e．试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
