产品名称: 不锈钢气动蝶阀
产品型号:D673H、D643H
询问不锈钢气动蝶阀价格
咨询电话:021-32035008
传真:
点击看大图
 产品介绍

不锈钢气动蝶阀产品概述:

不锈钢气动蝶阀是一种高性能、使用寿命长的金属密封蝶阀。主要由气动执行器与不锈钢蝶阀组成,阀体和阀板均采用不锈钢材质制造,具备耐高温、耐高压、耐腐蚀等特点。该不锈钢气动蝶阀按连接方式可分为法兰式蝶阀和对夹式蝶阀,选用开关型或调节型的气动执行机构,并可装配阀门定位。实现对介质流量、温度、压力等参数的比例调节。不锈钢气动蝶阀可广泛应用于高温、高压及低温、防火等管道作开关切断或调节使用。主要应用于:石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

不锈钢气动蝶阀产品特点:

1)不锈钢气动蝶阀结构紧凑、体积小、重量轻、操作灵活、使用方便。

2)不锈钢气动蝶阀采用三维偏心弹性或多层次硬密封结构,密封性能可靠,其中软密封可到到零泄漏。

3)气动不锈钢蝶阀具有耐高温、耐高压、耐腐蚀、耐磨损等特点。

4)具有双向密封功能,并且安装方便,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

5)不锈钢气动蝶阀是以压缩空气为动力源,通过电磁阀换向去驱动气动执行器,气动执行器带动蝶板做0~90度来回旋转动作,从而达到对阀门的开启和关闭。可根据工况需要,装配上阀门定位器,控制蝶板的旋转开度,达到对介质流量等各项参数的只能调节控制。

不锈钢气动蝶阀主要技术参数:

公称通径:DN50~1200mm、

公称压力:1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa、

连接方式:对夹式连接、法兰式连接

阀体形式:直通铸造蝶阀

阀芯形式:蝶板式

流量特性:近似快开型

密封形式:三偏心金属硬密封

阀板材质:不锈钢304、不锈钢316、合金钢等

阀体材质:不锈钢304、不锈钢316、合金钢、双向不锈钢等

动作范围:0~90度

量:按GB/T4213-92、为KV值得10-4、

适用温度:-40°C~+480°C、

驱动形式:气源驱动(压缩空气0.4~0.7Mpa) (可带手轮)

气源接口:G1/4"、 G1/8"、 G3/8"、 G1/2"

控制形式:开关型(开关两位切断)、智能调节型(4~20mA模拟信号)

作用形式:单作用(弹簧复位):气关式(B)-失气时阀位开(FO):气开式(K)-失气时阀位关(FC)

作用形式:双作用(通气开关):气关式(B)-失气时阀不变(FL):气开式(K)-失气时阀不变(FL)

适用介质:水、气体、油品、腐蚀性介质等(高温高压、常温常压、低温场合)

环境温度:-30°C~+70°C

可配附件:定位器、电磁阀、空气过滤减压器、行程开关、阀位传送器、手轮机构等

产品特点:密封性能好,耐高温高压、耐老化、耐腐蚀、使用寿命长。

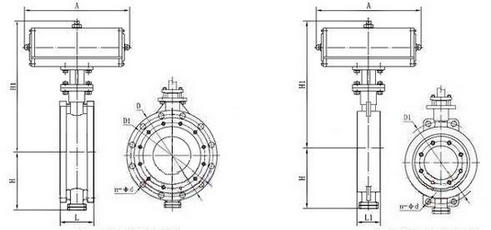

不锈钢气动蝶阀外形结构图:


            不锈钢气动法兰式蝶阀                                    不锈钢气动对夹式蝶阀

不锈钢气动蝶阀执行机构参数:

双作用执行器:开关动作都要通过气源来驱动执行,通气开、通气关、气源故障保持当前位置。

单作用执行器:开关动作只有开启或关闭是气源驱动,而关闭或开启是靠弹簧来复位的。

单作用常闭型:通气开启、断气关闭、气源故障关闭。

单作用常开型:通气关闭、断气开启、气源故障开启。

切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器

调节型附件:电气定位器、气动定位器、电气转换器

回讯器:也叫限位开关,远程反馈开关信号(可防爆)

电磁阀:双作用选二位五通、单作用选二位三通(可防爆)

三联件:可对气源稳压、过滤、气缸加润滑油

气源处理附件:空气过滤减压阀、气源处理三联件

手动机构:转动手轮机构、手动开启阀门和手动关闭阀门

不锈钢气动蝶阀标准规范:

设计标准:GB/T12238-1989;

法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;

JB78结构长度:GB/12221-1989;

压力试验:GB/T13927-1992、JB/T9092-199

不锈钢气动蝶阀订货须知:

1、对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围等、

e.试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。

注:更多详情参数请直接联系我们!请点击此处:跳转在线客服!上海锐尔阀门竭诚为您服务!
