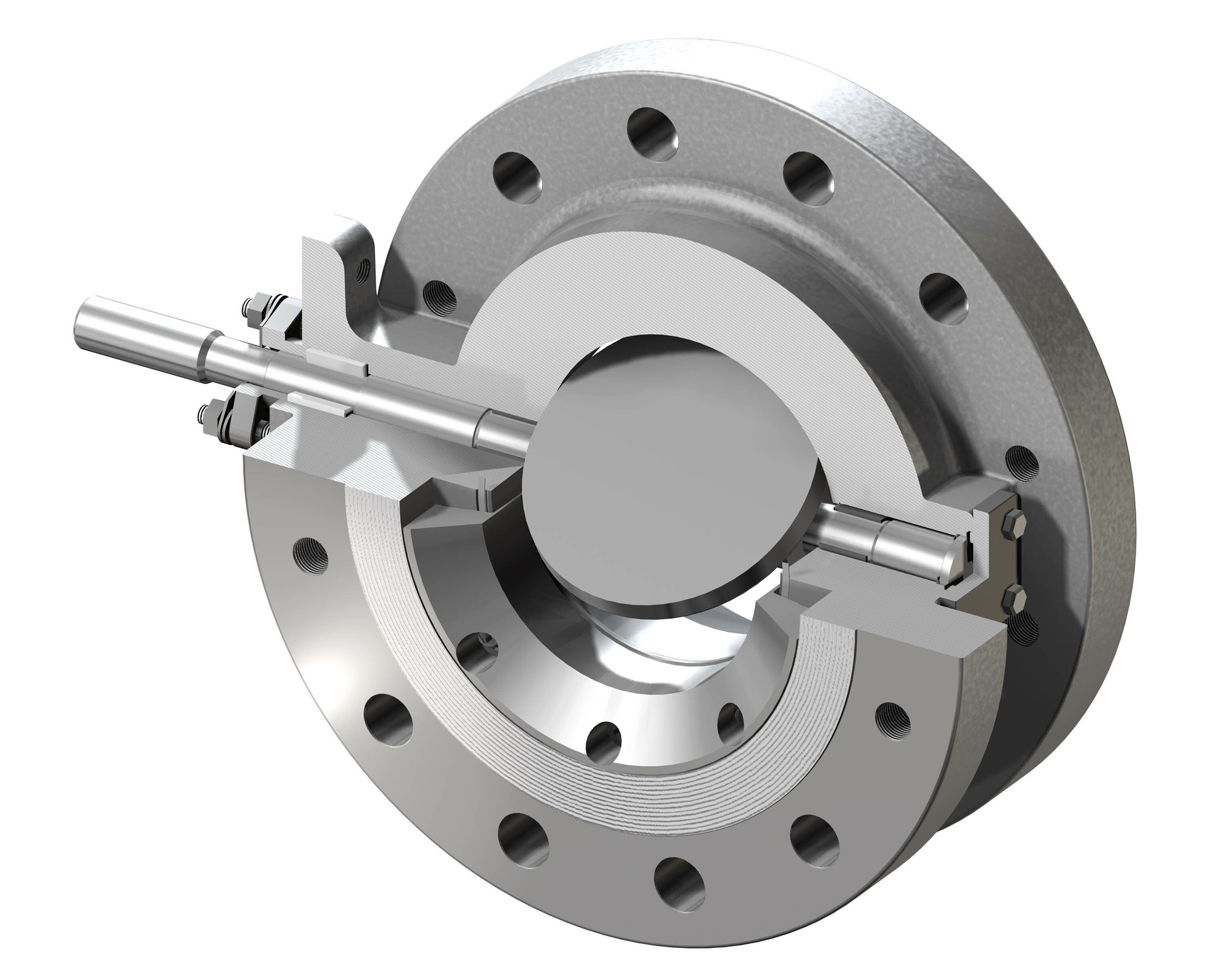

锐尔阀门有限公司与拥有超过18年专注于三偏心硬密封蝶阀研究团队，借助于计算机3D建模，CAD，CFD流体分析和选型等软件，并配备了定制化的专用加工设备，来保证关键零件尺寸精度控制，使得阀体，蝶版及密封圈同规格实现任意互换，锐尔公司及研究团队研发的三偏心蝶阀是国内外为数不多真正实现双相全压零泄露的阀门制造厂之一，无论是超低温，超高温，高压，耐腐蚀等极端工况，我们都可以提供满足客户的需要的可靠产品。 我们研发的产品经过权威的第三方严格检查，密封性能具有稳定的双向零泄露特质。 阀门通常需要可以在较宽的温度及压力范围中使用，阀门材料适应更宽的温度及压力范围，常规的弹性密封蝶阀通常不能满足要求，金属密封蝶阀应运而生。锐尔蝶阀采用三偏心设计，具有重量轻、设计紧凑、成本低、低操作扭矩的特点，可以在大多数工况下取代常规的闸阀，截止阀，球阀等。 锐尔蝶阀采用金属薄片夹石墨或金属密封面设计，具有1/4回转、双向密封性能。蝶板密封面多层次金属和石墨或单片金属设计，阀体密封面堆焊硬质合金使阀门本身具有防火性能，完全避免了常规弹性密封蝶阀因密封圈老化、变形、磨损而引起的泄漏问题。
产品规格： 设 计 标 准：API 609\EN593 法 兰：ASME B16.5B16.47EN1092\GB9113 等结构长度：API609、ISO 5752 尺 寸：3~80”DN80-DN2000 压 力：ASME 150LB-2500LB, PN10-PN450 温 度 范 围：-196℃~815℃ 蝶板密封面：石墨Graphite+金属层Metal laminded，固体金属Solid Metal 连 接 方 式：对夹式、凸耳式、双法兰或对焊式 可 应 用 于：石油化工、精炼厂、造船业、电厂、钢厂、水处理.....
阀门口径 12" 3=3 " | DN80 | 30 | 30" | DN750 | 4 | 4" | DN100 | 36 | 36" | DN900 | 6 | 6" | DN150 | 42 | 42" | DN1050 | 8 | 8" | DN200 | 48 | 48" | DN1200 | 10 | 10" | DN250 | 52 | 52" | DN1300 | 12 | 12" | DN300 | 56 | 56" | DN1400 | 14 | 14" | DN350 | 60 | 60" | DN1500 | 16 | 16" | DN400 | 64 | 64" | DN1600 | 18 | 18" | DN433 | 68 | 68" | DN1700 | 20 | 20" | DN500 | 72 | 72" | DN1800 | 24 | 24" | DN600 | 76 | 76" | DN1900 | 28 | 28" | DN700 | 80 | 80" | DN2000 |
三偏心蝶阀系列代号TOV 磅级1 代号 | 磅级 | 代号 | 磅级 | 1 | 150 | 9 | 900 | 3 | 300 | 15 | 1500 | 6 | 600 | 25 | 2500 |
端都连接形式 W 代号 | 类型 | G | 凸面法兰 | B | 对焊 | W | 对夹式 | L | 凸耳式 | LR | API60双法兰长系列 |
操作方式G 代号 | 类型 | G | 齿轮箱操作 | M | 电动头操作 | P | 气动头操作 | FA | 光阀杆 |
主体材料WCB 材料 | 牌号 | 材料 | 牌号 | WCB | A216 Grade WCB | CF8 | A351 Grade CF8 | LCB | A352 Grade LCB | CF3M | A351 Grade CF3M | LCC | A352 Grade LCC | CF3 | A351 Grade CF3 | CF8M | A351 Grade CF8M | CN7M(Aloy20) | A351 Grade CN7M |
内件代号1112 第一位数字 | 第二位数字 | 第三位数字 | 第四位数字 | 阀杆 | 密封环 | 阀体密封 | 非金属密封环 | 代号 | 材料 | 代号 | 材料 | 代号 | 材料 | 代号 | 材料 | 1 | 17-4PH | 1 | F51+石墨 | 1 | STL.21 | 1 | PTFE | 2 | A469 431 | 2 | MONEL+石墨 | 2 | 507Mo | 2 | 石墨 | 3 | 1Cr13(F6a) | 3 | 17-4PH渗氮 |
|
| 3 | 低泄漏填料组 | 4 | F316 | 4 | MONEL |
|
| 4 | EPDM | 5 | F304 | 5 | INC718 |
|
| 5 | NBR | 6 | F316L | 6 | XM-19渗氮 |
|
| 6 | VITON | 7 | F304L |
|
|
|
|
|
| 8 | F51 |
|
|
|
|
|
| 9 | F53 |
|
|
|
|
|
|
三种偏心的特点及区别

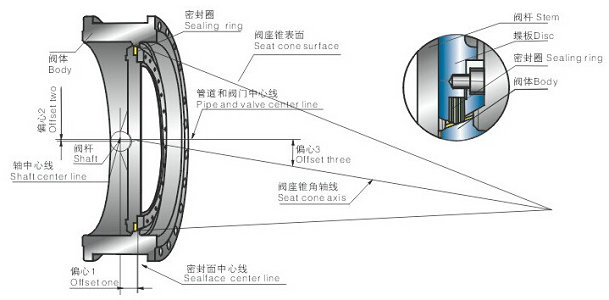

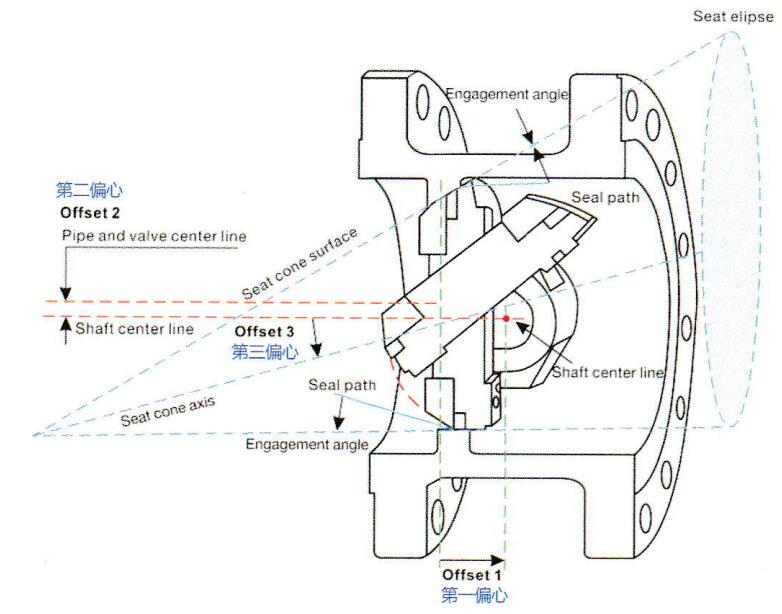

第一偏心 | 第二偏心 | 第三偏心 | 阀杆旋转中心与阀座中心线偏离，确保阀座与蝶板间的紧密密封； | 阀杆旋转中心与阀体中心偏离，阀门开启时，可以使蝶板迅速脱离密封面; | 密封圈锥体中心与阀门中心线偏离，完全消除了蝶板与阀座之间的摩擦; |
防吹出阀杆
防吹出阀杆：采用双重防阀杆吹出设计，符合API609及ANSIB31.1的要求 | 上部防吹出结构 | 底部防吹出结构 | 阀杆设计成台阶轴与压套配合，防止阀杆吹出。 | 阀杆下端开槽，嵌入对开环，防止阀杆吹出。 |
默认设计多层次密封 零泄漏 | 双向密封，满足API598的零泄漏要求。 | 防火设计 | 金属及多层石墨相叠密封副设计，固有的防 火功能，满足API607防火要求。 | 低开关扭矩 | 博运三偏心采用独特的三个偏心设计，加上 定制化的加工设备既保证了良好的密封性能，也降低了操作扭矩。 |
低泄漏阀杆密封
低泄漏阀杆密封设计允许最高20PPM*的泄漏量 1、阀杆由阀杆轴承全程导向和定位，避免了因侧向压力冲击而引起的阀杆侧向偏移而导致阀 杆填料处泄漏。 2、填料预压缩处理，上下端使用编织石 墨绳，中间使用成形石墨环，增强防泄漏性能。 3、阀杆和填料函表面粗糙度控制:阀杆在Ra0.4~Ra0.8之间; 填料函为Ra1.6。 4、可选择动载的压盖使填料保持恒定持续的压缩，减少阀杆填料密封处的泄漏。 5、根据用户需要，阀杆密封可按照SHELL MESC77/312和TA-Luft标准设计。 * 20ppm按照氢气吸入法确定

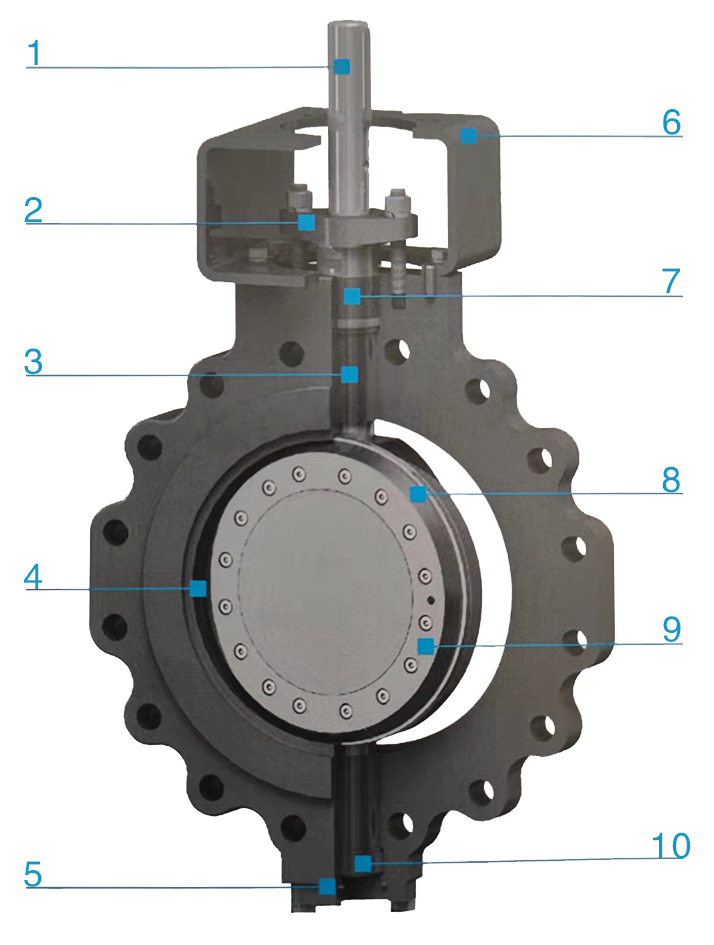

编号 | 介绍 | 1 | 一体式坚固阀杆，高刚度长寿命。 | 2 | 无需拆解执行器，填料可以自调节设计。 | 3 | 坚固的表面硬化轴承，耐磨损。 | 4 | 硬质合金堆焊的阀座与阀体一体化，比分离式阀座更可靠耐久。 | 5 | 高循环推力轴承延长使用寿命。 | 6 | 与执行器连接遵从ISO国际标准的顶法兰。 | 7 | 可靠的填料密封设计。 | 8 | 独特的三偏心密封设计，无摩擦，既紧密密封，又防火的多层或实心密封。 | 9 | 蝶板双键一销设计，保证扭矩及精确定位流线型蝶板，具有最佳的流量 控制特性及最小的压力损失。 | 10 | 可靠的轴向限位，兼具防吹出设计。 |
材料范围

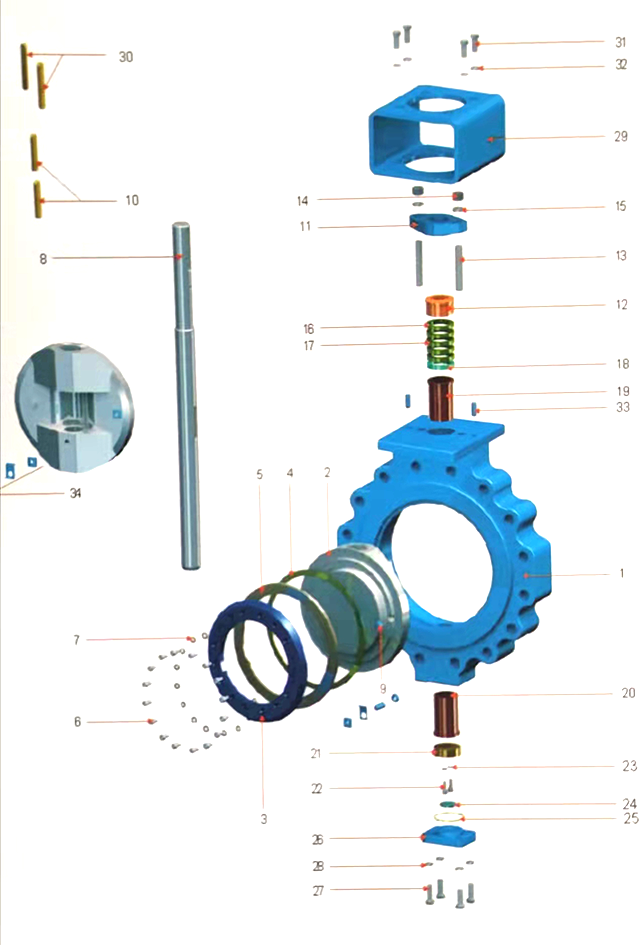

编号 | 零件名称 | 零件材料 | 1 | 阀体 | ASTM A216 WCB/STL21 OVERLAY | 2 | 蝶板 | ASTM A216 WCB | 3 | 蝶板压环 | ASTM A105N NITRIDED | 4 | 金属密封压环 | SPIRAL WCUND GRAPHITE/SS316L | 5 | 密封环 | LAMINATED UNS31803+GRA PHTE | 6 | 蝶板螺栓 | ASTM A193 B8 | 7 | 垫圈 | S.S | 8 | 阀杆 | 17-4PH | 9 | 销 | S.S | 10 | 键 | 17-4PH | 11 | 压板 | ASTM A216 WCB | 12 | 压套 | ASTM A276 420 | 13 | 压盖螺栓 | ASTM A193 B7 | 14 | 阀体蝶母 | ASTM A194 2H | 15 | 垫片 | AISI 1566 | 16 | 填料 | REINFORCED GRAPHITE | 17 | 填料 | GRAFHITE | 18 | 垫圈 | ASTM A276 316L | 19 | 轴承 | ASTM A276 316L NITRIDED | 20 | 填料 | REINFORCED GRAPHITE | 21 | 防吹出块 | ASTM A276316L NITRIDED | 22 | 螺栓 | ASTM A193 B8 | 23 | 垫圈 | S.S | 24 | 推出轴承 | ASTM A276 316L NITRIDED | 25 | 金属密封环 | SPIRAL WDUND GRAPHITE/SS31EL | 26 | 下法兰 | ASTV1 A105N | 27 | 螺栓 | ASTM A193 B7 | 28 | 垫圈 | AISI1066 | 29 | 支架 | AISI 1020 | 30 | 键 | C.S | 31 | 螺栓 | ASTM A193 B7 | 32 | 垫片 | AISI 1566 | 33 | 销 | S.S | 34 | 固定装置 | S.S |
流量系数CV值
| 150LB | 300LB | 600LB | 900LB | Size(in) | Cv | Kv | Cv | Kv | Cv | Kv | Cv | Kv | 3 | 160 | 137 | 160 | 137 | 135 | 116 | - | - | 4 | 300 | 257 | 300 | 257 | 250 | 214 | - | - | 6 | 790 | 677 | 630 | 540 | 580 | 497 | 497 | 403 | 8 | 1490 | 1276 | 1280 | 1096 | 1080 | 925 | 900 | 771 | 10 | 2590 | 2218 | 2390 | 2047 | 1720 | 1473 | 1400 | 1199 | 12 | 4020 | 3443 | 3680 | 3152 | 2560 | 2193 | 2100 | 1799 | 14 | 5695 | 4878 | 4630 | 3966 | 4120 | 3529 | 3100 | 2655 | 16 | 7840 | 6715 | 6280 | 5379 | 5400 | 4625 | 4330 | 3709 | 18 | 9610 | 8231 | 8530 | 7306 | 7480 | 6407 | 5680 | 4865 | 20 | 12590 | 10784 | 10460 | 8959 | 9850 | 8437 | 7490 | 6415 | 24 | 17990 | 15409 | 16350 | 14004 | 14960 | 12814 | 10480 | 8976 | 28 | 28600 | 24497 | 23570 | 20188 | 18420 | 15777 | - | - | 30 | 31800 | 27238 | 29800 | 25525 | 23900 | 20471 | - | - | 32 | 36300 | 31092 | 33500 | 28694 | 26400 | 22612 | - | - | 36 | 45900 | 3315 | 42300 | 36231 | 32700 | 28009 | - | - | 40 | 56600 | 48480 | 51800 | 44368 | - | - | - | - | 42 | 61900 | 53019 | 53400 | 45739 | - | - | - | - | 48 | 81800 | 70064 | 74120 | 63486 | - | - | - | - | 52 | 100400 | - | - | - | - | - | - | - | 54 | 119000 | - | - | - | - | - | - | - |
Cv值计算 执行Cv值计算时，必须考虑以下因素：流量值，特性，阻塞流量和临界流量以及调节比。 Cv或Kv流量值 Kv是在恒定条件下在15℃下以m3/h和1bar的压降下的水流量在阀门内。 Cv是在恒定条件下，在15℃和1psi压降下，水的流量，单位为gpm在阀门内。 Cv= 1.1675 Kv 符合IEC 60534-2-1/ ISA S75.01和S75.02的特性。 Cv /额定Cv值 流量特性表示相对于阀打开位置的流量恒定的压降。
|
