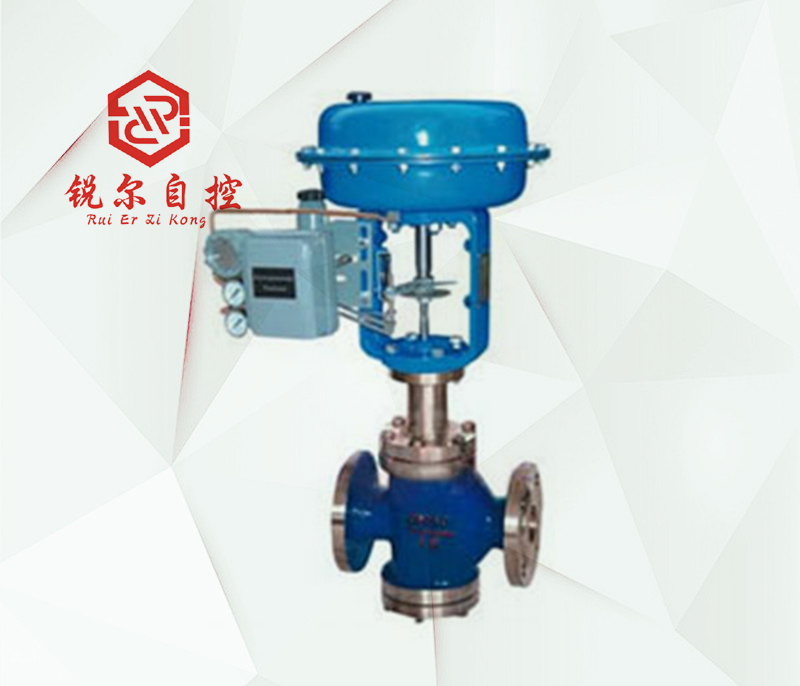

产品名称：	气动薄膜双座调节阀
产品型号：	ZJHN

咨询电话：18817794929
传真：
点击看大图

产品介绍

一：ZJHN气动薄膜双座调节阀
锐尔阀门所生产的ZJHN气动薄膜双座调节阀采用双导向结构原理，执行机构配用多弹簧式。使其具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等多重优点。气动薄膜双座调节阀广泛用于精准控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。气动薄膜双座调节阀特别适用于压差较大，允许泄漏也较大且不是很清洁的工况场合。
　　本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围最小DN25至最大DN400。适用介质温度有-250℃到+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供广大客户选择。

二、气动薄膜双座调节阀主要零件材料

本体材质为碳钢					本体材质为不锈钢
1	阀体	WCB	LCB	WC9	1	阀体	CF8	CF8M	CF3M
2	阀座	304	304	304	2	阀座	304	316	316L
3	阀芯	304	304	304	3	阀芯	304	316	316L
4	导向套	304	304	304	4	导向套	304	316	316L
5	阀盖	WCB	LCB	WC9	5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	304	304	6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨			7	填料	PTFE/柔性石墨
8	弹簧	65Mn			8	弹簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

注：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

三、气动薄膜双座调节阀主要技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	直线	7.6	12.1	19.4	30.3	48.3	75.9	121	194	302	484	759
额定流量系数KV	等百分比	6.9	11	17.6	27.5	44	69.3	110	176	275	440	693
执行机构型号	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
执行机构型号	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
额定行程L（mm）		16		25			40			60
膜片有效面积Ae（cm2）		280		400			600			1000
公称压力PN（MPa）		1.6 2.5 4.0 6.4
固有流量特性		直线等百分比
固有可调比R		50：1
信号范围Pr（KPa）		20-60、20-100、40-200、60-100、80-240
气源压力Ps（MPa）		0.14、0.25、0.28、0.40
