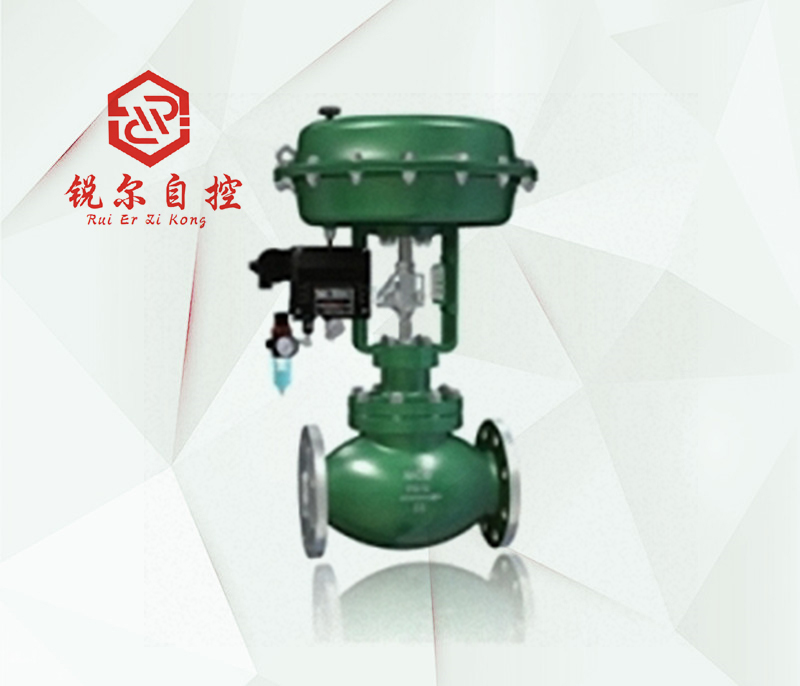

ZXG系列气动薄膜笼式单座调节阀是一种压力平衡型调节阀，采用笼式套筒导向、单座密封结构，配用多弹簧执行机构，流道呈流线型，选用进口MA43系列平衡密封环。整体具有工作平稳、允许压差大、流量特性精确、噪音低等特点。特别适用于允许泄漏小、阀前后压差较大的工作场合。

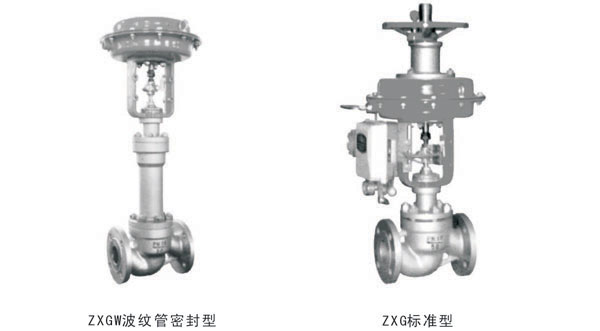

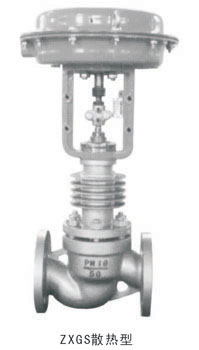

ZXG系列气动调节阀有标准型、散热型、低温型、调节切断型、波纹管密封型等多种型式结构。产品公称压力等级有PN16、40、64、100；阀体口径范围由DN20至DN250；适用流体温度也是由-150至+250℃范围内多种温度档次；泄漏量标准有Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等百分比。多种品种规格可供选择。 |  |
□规格数据 ·当温度超出-150～+250℃范围时请选用ZXM系列套筒调节阀。
□主要零件常用材料
阀体、阀盖：ZG230～450 ZG1Cr18Ni9
阀芯、阀座：1Cr18Ni9
1Cr18Ni9+PTFE
1Cr18Ni9+司钛莱合金堆焊
平衡密封环：1.4310+D31
填料：PTFE、柔性石墨
波纹管：0Cr18Ni9
垫片：石墨缠绕垫片(V6590)、F4
膜盖：A3
波纹膜片：夹增强尼龙织物丁腈橡胶
弹簧：60Si2Mn
阀杆、推杆：1Cr18Ni9、2Cr13
注：特殊要求可供其它材料。
本系列调节阀采用模块化设计，采用不同组合、配用各种附件。 | □平衡原理  |
□作用方式 气关式(F0)
当气源故障时，执行机构弹簧将阀打开。 气开式(FC)
当气源故障时，执行机构弹簧将阀关闭。
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|
额定流量
系数KV | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | | 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 执行机构
型号 | 正作用 | ZHA-22 | ZHA-23 | ZHA-34 | | 反作用 | ZHB-22 | ZHB-23 | ZHB-34 | | 额定行程L（mm） | 16 | 25 | 40 | | 膜片有效面积Ae（cm2） | 280 | 400 | 600 | | 公称压力PN（MPa） | 1.6 2.5 4.0 6.4 10.0 | | 固有流量特性 | 直线 等百分比 | | 固有可调比R | 50：1 | | 信号范围Pr（KPa） | 20-60、20-100、40-200、60-100、80-240 | | 气源压力Ps（MPa） | 0.14、0.25、0.28、0.40 |
气动薄膜笼式调节阀 主要性能指标| 序号 | 项 目 | 标准型调节阀 | 散热、低温型调节阀 |
|---|
| 不带定位器 | 带定位器 | 不带定位器 | 带定位器 |
|---|
| 1 | 基本误差＜（%） | ±5 | ±1 | ±15 | ±4 | | 2 | 回差＜（%） | 3 | 1 | 10 | 3 | | 3 | 死区＜（%） | 3 | 0.4 | 8 | 1 | | 4 | 始终点偏差
＜（%） | 气开 | 始点 | ±2.5 | ±1 | ±6 | ±2.5 | | 终点 | ±5 | ±15 | | 气关 | 始点 | ±5 | ±15 | | 终点 | ±2.5 | ±6 | | 5 |
| ±2.5 | +2.5 | +6 | +2.5 |

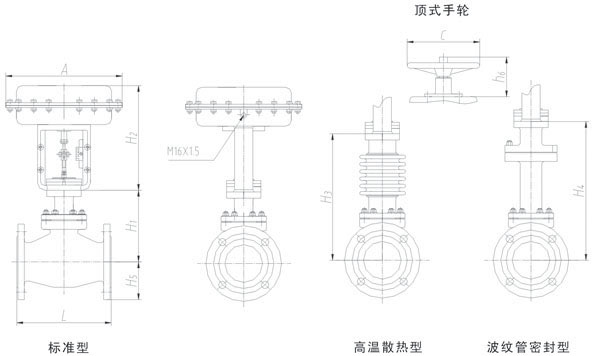

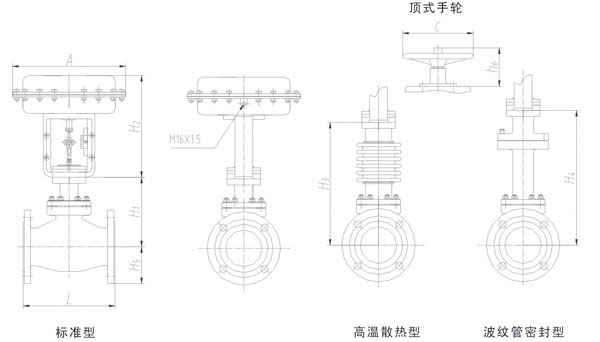

气动薄膜笼式调节阀 外形尺寸
| 公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|
结构长度
（L） | PN16/25 | 184 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | | PN40 | 184 | 184 | 200 | 222 | 254 | 276 | 317 | 368 | | PN64、100 | 206 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | | H1 | 128 | 128 | 152 | 152 | 160 | 205 | 205 | 208 | | H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | | H3 | 208 | 208 | 224 | 228 | 228 | 334 | 334 | 342 | | H4 | 338 | 338 | 402 | 402 | 405 | 627 | 628 | 635 | | H5 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | | H6 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | | A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | | C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | | L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | | 压力等级 | GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K | | 执行机构 | ZHB-22 | ZHB-23 | ZHB-34 |

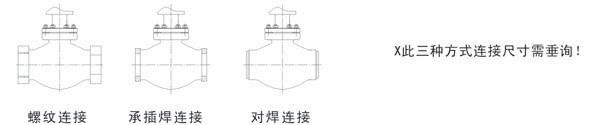

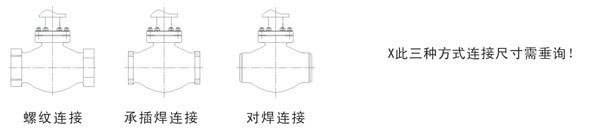

注：表中重量为不带附件标准型数据。
注：表中重量为不带附件标准型数据。

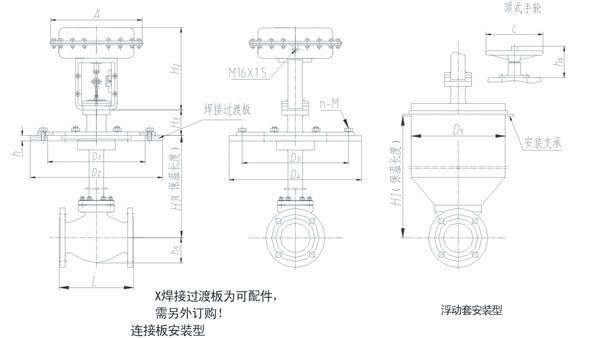

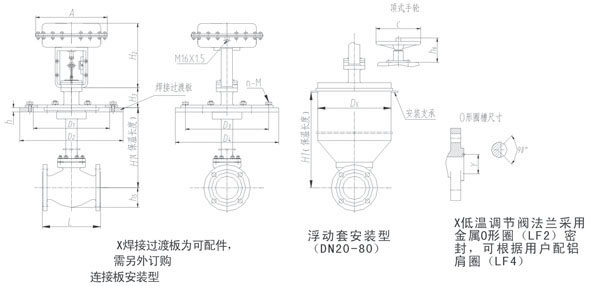

注：保温长度以700mm为例，表中质量为PN16数据
