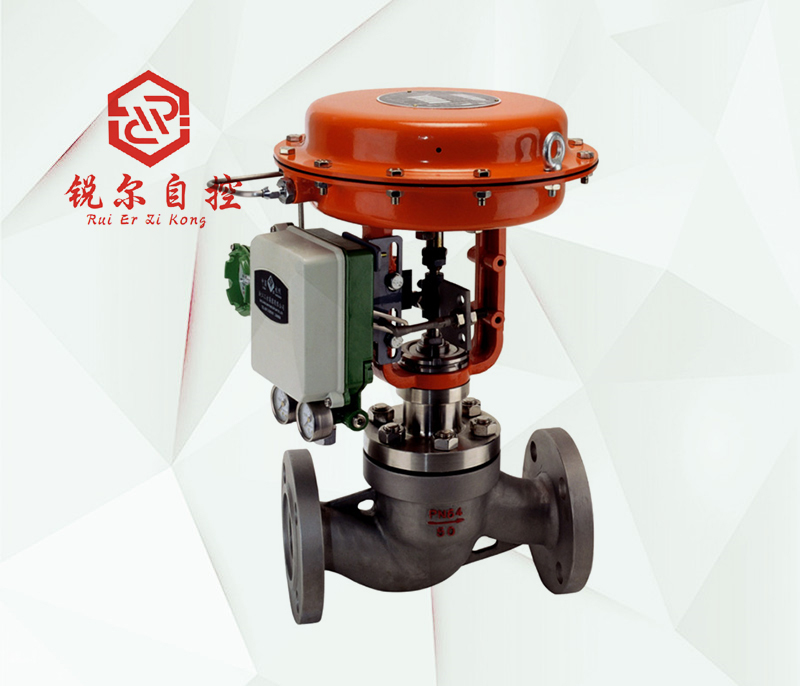

产品名称：	ZMAN(P)型双座气动薄膜调节阀
产品型号：	ZMAN(P)

咨询电话：18817794929
传真：
点击看大图

产品介绍

ZMAP 型单座气动薄膜调节阀、ZMAN 型双座气动薄膜调节阀：由气动薄膜执行机构和调节阀两大部分组成，它与气动调节器，减压阀及其他仪表配合使用，达到控制管道内的温度、压力、液位、流量等工艺参数。单座调节阀具有易密封，泄漏量小的优点，但平衡力较大，故工作压差不宜过高。双座调节阀具有流量系数大，不平衡力较小的特点，因而使用广泛。

一:气动薄膜双座调节阀产品特点：①单座气动薄膜调节阀具有易密封，泄漏量少的特点，但不平衡力较大，故工作压差不宜过高。②双座气动薄膜调节阀具有额定流量系数大，不平衡力小等优点，因而被广泛使用

二、气动薄膜双座调节阀主要零件材料

本体材质为碳钢					本体材质为不锈钢
1	阀体	WCB	LCB	WC9	1	阀体	CF8	CF8M	CF3M
2	阀座	304	304	304	2	阀座	304	316	316L
3	阀芯	304	304	304	3	阀芯	304	316	316L
4	导向套	304	304	304	4	导向套	304	316	316L
5	阀盖	WCB	LCB	WC9	5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	304	304	6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨			7	填料	PTFE/柔性石墨
8	弹簧	65Mn			8	弹簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

注：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

三、气动薄膜双座调节阀主要技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	直线	7.6	12.1	19.4	30.3	48.3	75.9	121	194	302	484	759
额定流量系数KV	等百分比	6.9	11	17.6	27.5	44	69.3	110	176	275	440	693
执行机构型号	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
执行机构型号	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
额定行程L（mm）		16		25			40			60
膜片有效面积Ae（cm2）		280		400			600			1000
公称压力PN（MPa）		1.6 2.5 4.0 6.4
固有流量特性		直线等百分比
固有可调比R		50：1
信号范围Pr（KPa）		20-60、20-100、40-200、60-100、80-240
气源压力Ps（MPa）		0.14、0.25、0.28、0.40

四、气动薄膜双座调节阀主要性能指标

序号	项目			标准型调节阀		散热、低温型调节阀
序号	项目			不带定位器	带定位器	不带定位器	带定位器
1	基本误差＜（%）			±5	±1	±15	±4
2	回差＜（%）			3	1	10	3
3	死区＜（%）			3	0.4	8	1
4	始终点偏差＜（%）	气开	始点	±2.5	±1	±6	±2.5
		气开	终点	±5		±15
		气关	始点	±5		±15
		气关	终点	±2.5		±6
5				±2.5	+2.5	+6	+2.5
